Схемы двухфазной защиты на постоянном оперативном токе

Структурная схема трехфазной МТЗ

Схемы МТЗ на постоянном оперативном токе

Разновидности максимальной токовой защиты

Максимальные токовые защиты выполняются на электромеханических и статических реле прямого и косвенного действия по трех- и двухфазным схемам. По способу питания оперативных цепей МТЗ косвенного действия делятся на РЗ с постоянным и переменным оперативным током. По характеру зависимости времени действия от тока МТЗ подразделяются на РЗ с независимой и зависимой характеристиками (рис.4.1, в).

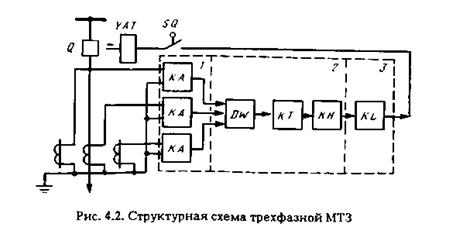

На рис.4.2 приведена структурная схема трехфазной МТЗ с независимой от тока выдержкой времени, характеризующая общие принципы выполнения МТЗ при любой используемой элементной базе.

Измерительная часть МТЗ 1 состоит из измерительных органов ИО (в данном случае токовых реле КА мгновенного действия). В трехфазной схеме ИО предусматриваются на каждой фазе, они питаются вторичными токами соответствующих фаз ТТ, соединенных по схеме звезды.

Логическая часть 2 состоит из логического элемента (ЛЭ), выполняющего функцию ИЛИ (DW), органа времени КТ (обычно одного на три фазы), создающего выдержку времени t, сигнального реле КН.

Исполнительный орган 3, выполняемый посредством выходного промежуточного реле KL, или тиристорной схемы, срабатывая, передает команду на отключение выключателя Q. Исполнительный орган должен обладать мощным выходным сигналом, достаточным для приведения в действие электромагнита отключения (ЭО) YAТ привода выключателя.

При возникновении повреждения на защищаемой линии срабатывают токовые реле тех фаз, по которым проходит ток КЗ. При этом у электромеханических реле замыкаются контакты, у статических – появляется выходное напряжение (сигнал) соответствующего уровня (логическая 1 или логический 0).

Сработавшие ИО воздействуют через логический элемент ИЛИ на орган времени КТ, который по истечении заданной выдержки времени выдает сигнал, приводящий в действие исполнительный орган KL. Последний срабатывает и подает напряжение от источника оперативного тока в электромагнит отключения выключателя YAT. После отключения повреждения ток короткого замыкания прекращается, измерительные органы и все элементы РЗ возвращаются в исходное состояние. Для успешного размыкания тока, проходящего по ЭО (YAT),контактами промежуточного реле KL после отключения КЗ в цепи отключения на приводе выключателя предусматривается блокировочный вспомогательный контакт (БК) SQ. При включенном выключателе SQ замкнут (рис.4.3, б и в) и размыкается при отключении выключателя Q, разрывая цепь тока электромагнита отключения YAT.

В схеме с выходным промежуточным реле размыкание цепи тока, питающего электромагнит отключения с помощью SQ, необходимо, поскольку контакты промежуточного реле KL не рассчитываются на разрыв относительно большого тока электромагнита отключения YAT. При тиристорной схеме отключения выключателя, для прекращения тока в цепи YAT,также необходимо использовать БК, так как тиристор не может закрыться сам при исчезновении открывшего его сигнала.

Время действия рассмотренной МТЗ определяется выдержкой времени, установленной на реле времени КТ, и не зависит от значения тока КЗ, поэтому такая РЗ называется защитой с независимой выдержкой времени и имеет характеристику t = f (I _р) в виде прямой линии 1 на рис.4.1, в.

В случае, когда МТЗ должна действовать только при междуфазных КЗ, применяются двухфазные схемы с двумя или одним токовым реле.

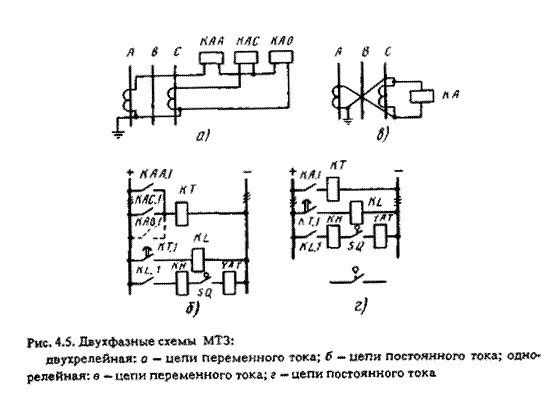

Двухрелейная схема с независимой характеристикой (рис.4.5, а, б). Токовые цепи МТЗ выполняются по схеме неполной звезды. Достоинством двухрелейной схемы является то, что она, реагируя на все междуфазные КЗ, экономичнее трехфазной схемы (два ТТ и реле вместо трех).

К недостаткам двухфазной схемы с двумя реле нужно отнести ее меньшую чувствительность (по сравнению с трехфазной схемой) при двухфазных КЗ за трансформатором с соединением обмоток ^y/_Δ (см. рис.3.18). При необходимости чувствительность двухфазной схемы можно повысить, установив третье токовое реле в общем проводе токовых цепей. В этом проводе (см. §3.6) протекает геометрическая сумма токов двух фаз, питающих схему, равная току третьей (отсутствующей в схеме) фазы В. Сдополнительным реле двухфазная схема становится по чувствительности равноценной трехфазной. Двухфазные схемы широко применяются в сетях с изолированной нейтралью, где возможны только междуфазные КЗ. Двухфазные схемы применяются в качестве МТЗ от междуфазных КЗ и в сетях с глухозаземленной нейтралью. При этом для отключения однофазных КЗ устанавливается дополнительная МТЗ, реагирующая на ток НП.
