Неселективные отсечки


Время действия отсечки

Время действия мгновенной отсечки складывается из времени срабатывания токовых и промежуточного реле (рис.5.2, а). При быстродействующих промежуточных реле (0,02 с) отсечка срабатывает в течение времени tз = 0,04 ÷ 0,06 с. Наличие промежуточного реле облегчает работу контактов токовых реле и позволяет не учитывать апериодическую составляющую тока КЗ, поскольку последняя затухает очень быстро (за 0,02-0,03 с). На ЛЭП, защищенных от перенапряжений трубчатыми разрядниками, отсечка не должна срабатывать при их действии. Время работы разрядников составляет около 0,01-0,02 с. При каскадном действии разрядников оно увеличивается до 0,04-0,06 с. Применением промежуточного реле с временем действия t = 0,06 ÷ 0,08 с удается отстроить отсечку от работы разрядников.

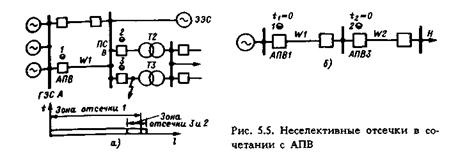

Неселективной отсечкой называется мгновенная отсечка, действующая при КЗ за пределами своей ЛЭП. Такая отсечка применяется для быстрого отключения КЗ в пределах всей защищаемой ЛЭП. Неселективное действие отсечки при КЗ вне ЛЭП исправляется при помощи АПВ, включающего обратно отключившуюся ЛЭП. Примеры применения неселективной отсечки приведены на рис.5.5.




В первом случае на линии W1 (рис.5.5, а) установлена отсечка 1,неселективная по отношению к РЗ трансформаторов. Ток срабатывания отсечки 1 отстраивается от конца зоны отсечек 2 и 3, установленных на трансформаторах Т2 и ТЗ, т.е. Iс.з = (1,1 – 1,2) Iс.з 2 (или Iс.з 3).

При КЗ в каком-либо трансформаторе, например ТЗ, в пределах зоны действия отсечки 1 последняя срабатывает неселективно одновременно с отсечкой поврежденного трансформатора. В результате этого, кроме трансформатора ТЗ, неселективно отключается W1. При этом пускается устройство АПВ, которое включает обратно неселективно отключившуюся ЛЭП W1 и восстанавливает питание подстанции В.

Во втором случае (рис. 5.5, б)на W1 для той же цели установлена отсечка 1, неселективная относительно мгновенной отсечки 2 ЛЭП W2. Отсечка 1 отстроена по току от конца зоны действия отсечки 2, но поскольку их выдержки времени одинаковы (t1 = t2 = 0), то при КЗ на участке ЛЭП W2, где зоны действия отсечек совпадают, обе они могут сработать одновременно. Действием АПВ и в этом случае неповрежденная линия W1 будет включена в работу, а поврежденная W2 отключится вновь. Для предотвращения повторного отключения W1 ее отсечка выводится из работы после действия АПВ и спустя некоторое время после успешного включения W1. При этом должно быть соблюдено условие tАПВ1 < tАПВ3, где tАПВ1 и tАПВ3 соответственно выдержки времени АПВ ЛЭП W1 и W2.
