Таким образом, при электронной проводимости один свободный электрон проходит весь путь в кристалле, а при дырочной проводимости большое число электронов поочередно замещают друг друга в ковалентных связях и каждый из них проходит свой отрезок пути.

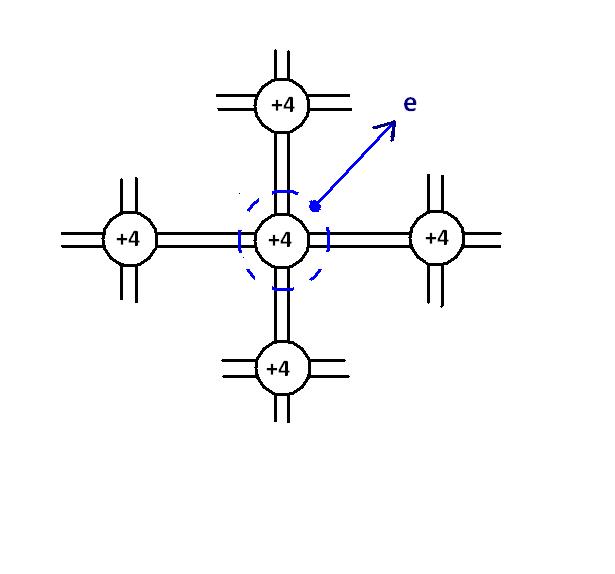

В кристалле чистого полупроводника при нарушении ковалентных связей возникает одинаковое число свободных электронов и дырок. Одновременно с этим происходит обратный процесс - рекомбинация, при которой свободные электроны заполняют дырки, образуя нормальные ковалентные связи.
При определенной температуре число свободных электронов и дырок в единице объема полупроводника в среднем остается постоянным. При повышении температуры число свободных электронов и дырок сильно возрастает и проводимость германия значительно увеличивается.
Электропроводность полупроводника при отсутствии в нем примесей называется его собственной электропроводностью.
Свойства полупроводника в сильной степени меняются при наличии в нем ничтожного количества примесей. Вводя в кристалл полупроводника атомы других элементов, можно получить в кристалле преобладание свободных электронов над дырками или, наоборот, преобладание дырок над свободными электронами
|
|

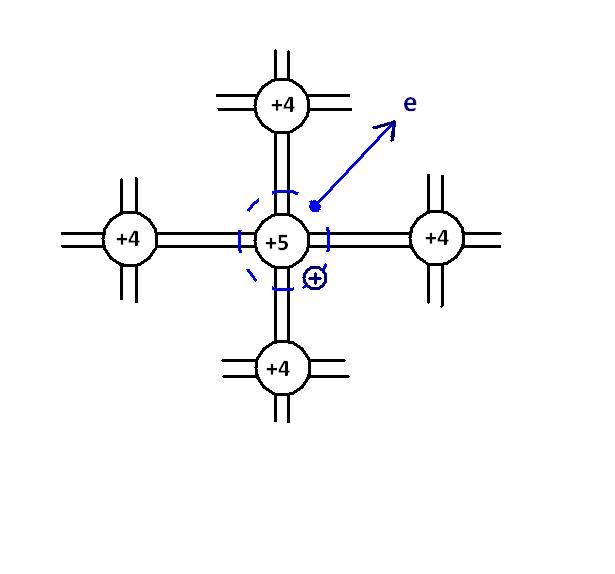

Например, при замещении в кристаллической решетке атома германия атомом пятивалентного вещества (мышьяка, сурьмы, фосфора) четыре электрона этого вещества образуют заполненные связи с соседними атомами германия, а пятый электрон окажется свободным, поэтому такая примесь увеличивает электронную проводимость (n -проводимость) и называется донорной.
При замещении атома германия атомом трехвалентного вещества (индий, галлий, алюминий) его электроны вступят в ковалентную связь с тремя соседними атомами германия, а связи с четвертым атомом германия будут отсутствовать, так как у индия нет четвертого электрона.
Восстановление всех ковалентных связей возможно, если недостающий четвертый электрон будет получен от ближайшего атома германия. Но в этом случае на месте электрона, покинувшего атом германия, появится дырка, которая может быть заполнена электроном из соседнего атома германия.
Последовательное заполнение свободной связи эквивалентно движению дырок.
Примеси с меньшим числом валентных электронов в атоме по сравнению с атомом данного полупроводника вызывают преобладание дырочной проводимости и называются акцепторными.
Носители заряда, определяющие вид проводимости в примесном полупроводнике, называются основными (дырки в р -полупроводнике и электроны в n -полупроводнике), а носители заряда противоположного знака — неосновными.
|
|
Для изготовления п/п приборов используют:
1) простые п/п материалы: германий, кремний, селен;
2) сложные п/п вещества: арсенид галлия, фосфид галлия и др.
Это элементы 4 – й группы таблицы Менделеева, имеющие кристаллическое строение.
Чистые п/п имеют концентрацию электронов и дырок лишь 1016-1018 на
1 см3, удельное электрическое сопротивление − 0,65 - 108 Ом. Большое влияние на подвижность зарядов оказывают примеси и температура.
Р-N – переход и его свойства.
Электронно-дырочный переход − область на границе двух полупроводников с различными типами электропроводности.
а) б)
Схема образования потенциального барьера
Из-за диффузии электроны из N-области проникают в P-область и в N-области остается некомпенсированный положительный заряд. На границе возникает разность потенциалов φк (потенциальный барьер) и образуется электрическое поле напряженностью E0, препятствующее диффузии. Для кремниевых диодов φк = 0,6 − 0,8 В; германиевых − 0,3-0,4 В.
Тонкий пограничный слой, обедненный основными носителями заряда, обладающий большим электрическим сопротивлением, называется запирающим слоем или P-N-переходом.
а) P-N переход закрыт − б) P-N- переход открыт −
обратное смещение прямое смещение
в)
Вольт-амперная характеристика Р-N-перехода
Таким образом, Р-N переход обладает следующими свойствами:
- односторонней проводимостью;
- создавать собственное электрическое поле (диффузионное поле);
- способность накапливать электрические заряды;
