Прямые, принадлежащие плоскости проекции

5 6 7 8 9 10 11

Проецирующие прямые

Рис.12

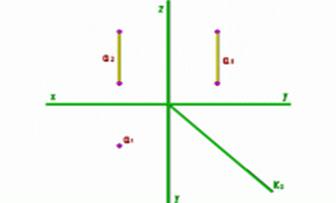

Горизонтально проецирующие прямые a

V; a

W; a

H; a₂

z; a₃

z; a₁ - точка.

Рис.13

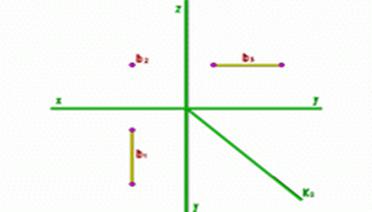

Фронтально проецирующие прямые b

H; b

W; b

V; b₁

y; b₃

y; b₂ - точка.

Рис.14

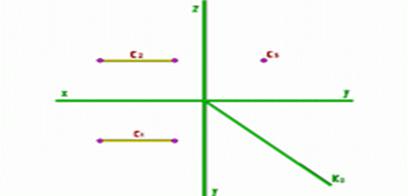

Профильно проецирующие прямые c

H; c

V; c

W; c₁

x; c₂

x; c₃ - точка.

Рис.15

Рис.16

Рис.17

6. Взаимное положение двух прямых. 7. Проецирование прямого угла. III ПЛОСКОСТЬ 1. Плоскость, её задание на чертеже. 2. Положение плоскости относительно плоскостей проекций.
