Положение плоскости относительно плоскостей проекций

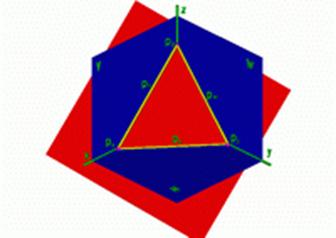

Рис.14 Плоскость занимает произвольное положение относительно плоскостей проекций и, следовательно, пересекает все 3 плоскости проекций. Соответствующие следы плоскости обозначают: PH=H - горизонтальный след плоскости . PV=V - фронтальный след плоскости . PW=W - профильный след плоскости .

Точки:
Px=x=PHPV
Py=y=PHPW
Pz=z=PVPW,
в которых пересекаются два следа, называют точками схода следов.

Плоскость, у которой углы наклона к плоскостям проекций произвольны (не равны 0 или 90), называют плоскостью общего положения.

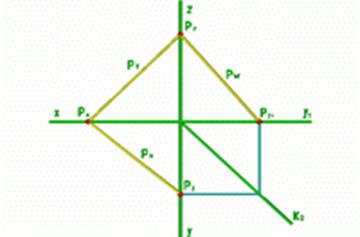

Рис.15 Чтобы построить профильный след плоскости надо найти точки Px, Py и Pz, затем построить Py1 и соединить её с точкой Pz.
