Плоскости, перпендикулярные к плоскостям проекции называют проецирующими

Частные случаи расположения плоскостей.

Кроме рассмотренного общего случая плоскость, по отношению к плоскостям проекций, может занимать следующие частные положения:

Проецирующие плоскости различают:

Горизонтально-проецирующая плоскость, PH

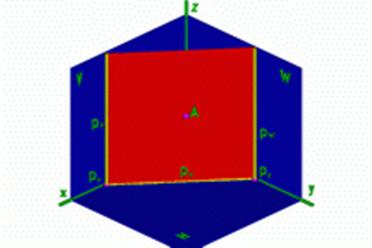

Рис.16 Свойства горизонтально-проецирующей плоскости: 1. Фронтальный след (PV) перпендикулярен оси х. PVх. P(PH)H. 2. Угол - является линейным углом двугранного угла между плоскостями V и P. =||=|PV|.
Рис.17 3. Горизонтальные проекции точек, прямых, плоских фигур, лежащих в горизонтально-проецирующей плоскости, лежат на горизонтальном следе этой плоскости. APA1PH.

Фронтально-проецирующая плоскость, PV

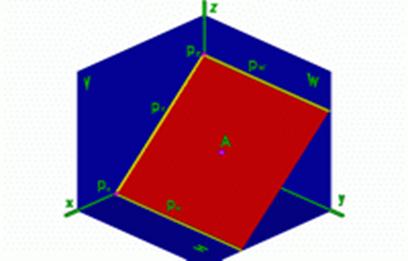

Рис.18 Свойства фронтально-проецирующей плоскости: 1. Горизонтальный след (PH) перпендикулярен оси х. PHх. P(PV)V. 2. Угол - угол наклона плоскости P к плоскости проекций H. =||=|PH|.

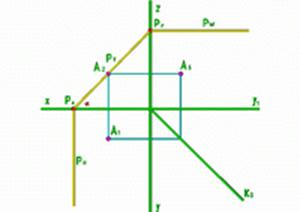

Рис.19 3. Фронтальные проекции точек, прямых, плоских фигур, лежащих в фронтально-проецирующей плоскости, лежат на фронтальном следе этой плоскости. APA2PV.

Профильно-проецирующая плоскость, PW

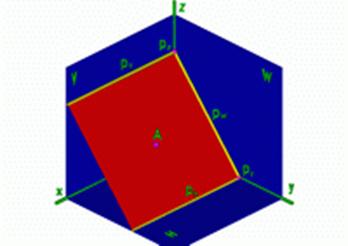

Рис.20 Свойства профильно-проецирующей плоскости: 1. PVz. PHy. P(PW)W. 2. Угол - угол наклона плоскости P к плоскости проекций H. =||=|TH|. Угол - угол наклона плоскости P к плоскости проекций V. =||=|TV|.
Рис.21 3. Профильные проекции точек, прямых, плоских фигур, лежащих в профильно-проецирующей плоскости, лежат на профильном следе этой плоскости. APA3PW.
