Геометрические параметры

Найдём связь между геометрическим параметрами червяка. Для этого сделаем развертку винтовой линии и учтём общее определение модуля.

. (6.5)

За один оборот винтовая линия поднимается на шаг.

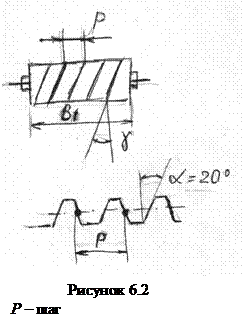

Из чертежа следует:
, (6.6)
, (6.7)
где γ – делительный угол подъема винтовой линии;
q – коэффициент диаметра червяка (число модулей в делительном диаметре).

Стандартизовано значение m и q.

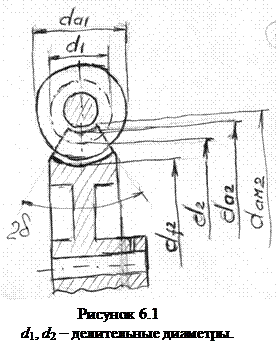

6.3 Геометрический расчёт червячной передачи
