Центральные проекции

Когда пучок проекторов исходит из заданного центра проекции, то параллельные отрезки на плоскости проекции уже не будут параллельными, за исключением случая, когда они лежат в плоскости, параллельной проекционной. При проецировании нескольких параллельных прямых их проекции пересекаются в так называемой точке схода. Если совокупность прямых параллельна одной из координатных осей, то их точка схода называется главной. Таких точек может быть не больше трех. Например, если проекционная плоскость перпендикулярна оси , то лишь на этой оси будет лежать главная точка схода, поскольку прямые, параллельные как оси , так и , параллельны также и проекционной плоскости и поэтому не имеют точки схода.

Центральные проекции классифицируются в зависимости от числа главных точек схода, которыми они обладают, а следовательно, и от числа координатных осей, которые пересекает проекционная плоскость. На рис. 7.6 приведены три различные одноточечные проекции куба, причем две из них имеют одну точку схода, а третья - две точки.

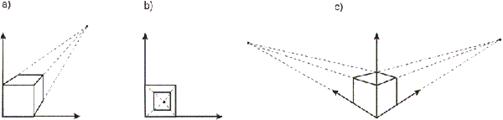

Рис. 7.6. Одноточечные и двухточечная проекции

Двухточечная центральная проекция широко применяется в архитектурном, инженерном и промышленном проектировании и в рекламных изображениях, в которых вертикальные прямые проецируются как параллельные и, следовательно, не сходятся. Трехточечные центральные проекции почти совсем не используются, во-первых, потому, что их трудно конструировать, а во- вторых, из-за того, что они добавляют мало нового с точки зрения реалистичности по сравнению с двухточечной проекцией.
