Мультипроцессоры UMA с координатными коммутаторами

Реализация общей разделенной памяти на уровне программного обеспечения.

Общая память реализована на основе ОС и аппаратного обеспечения.

Общая память реализована на аппаратном обеспечении.

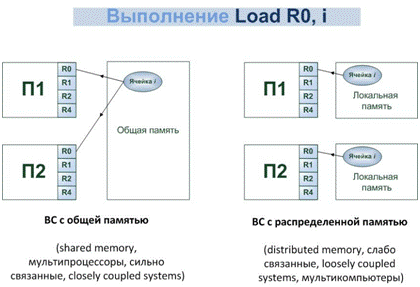

Мультипроцессоры сложно строить, но легко программировать. Мультикомпьютеры легко строить, но сложно программировать.

Поэтому стали предприниматься попытки создания гибридных систем, которые относительно легко конструировать и относительно легко программировать. Это привело к осознанию того, что совместную память можно реализовывать по-разному, и в каждом случае будут какие-то преимущества и недостатки.

Практически все исследования в области архитектур с параллельной обработкой направлены на создание гибридных форм, которые сочетают в себе преимущества обеих архитектур. Здесь важно получить такую систему, которая расширяема, то есть которая будет продолжать исправно работать при добавлении все новых и новых процессоров. Рассмотрим многоуровневую организацию общей памяти.

Многоуровневая организация общей памяти

Современные компьютерные системы не монолитны, а состоят из ряда уровней. Это дает возможность реализовать общую память на любом из нескольких уровней.

Одна копия операционной системы с одной таблицей распределения памяти. Для ОС память монолитна.

Такой подход называется DSM (Distributed Shared Memory — распределенная совместно используемая память). Каждая машина содержит свою собственную виртуальную память и собственные таблицы страниц. По существу, операционная система просто

вызывает недостающие страницы не с диска, а из памяти. Но у пользователя создается впечатление, что машина содержит общую разделенную память.

При таком подходе абстракцию разделенной памяти создает язык программирования, и эта абстракция реализуется компилятором. Например, модель Linda основана на абстракции разделенного пространства кортежей (записей данных, содержащих наборы полей).

Память с чередованием адресов

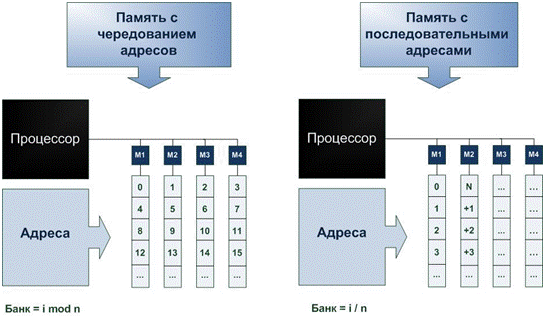

Физически память вычислительной системы состоит из нескольких модулей (банков), при этом существенным вопросом является то, как в этом случае распределено адресное пространство (набор всех адресов, которые может сформировать процессор). Один из способов распределения виртуальных адресов по модулям памяти состоит в разбиении адресного пространства на последовательные блоки. Если память состоит из n банков, то ячейка с адресом i при поблочном разбиении будет находиться в банке с номером i/n. В системе памяти с чередованием адресов (interleaved memory) последовательные адреса располагаются в различных банках: ячейка с адресом i находится в банке с номером i mod n. Пусть, например, память состоит из четырех банков, по 256 байт в каждом. В схеме, ориентированной на блочную адресацию, первому банку будут выделены виртуальные адреса 0-255, второму - 256-511 и т. д. В схеме с чередованием адресов последовательные ячейки в первом банке будут иметь виртуальные адреса 0, 4, 8, … во втором банке — 1, 5, 9 и т. д.

Распределение адресного пространства по модулям дает возможность одновременной обработки запросов на доступ к памяти, если соответствующие адреса относятся к разным банкам. Процессор может в одном из циклов затребовать доступ к ячейке i, а в следующем цикле - к ячейке j. Если i и j находятся в разных банках, информация будет передана в последовательных циклах. Здесь под циклом понимается цикл процессора, в то время как полный цикл памяти занимает несколько циклов процессора. Таким образом, в данном случае процессор не должен ждать, пока будет завершен полный цикл обращения к ячейке i. Рассмотренный прием позволяет повысить пропускную способность: если система памяти состоит из достаточного числа банков, имеется возможность обмена информацией между процессором и памятью со скоростью одно слово за цикл процессора, независимо от длительности цикла памяти.

Решение о том, какой вариант распределения адресов выбрать (поблочный или с расслоением), зависит от ожидаемого порядка доступа к информации. Программы компилируются так, что последовательные команды располагаются в ячейках с последовательными адресами, поэтому высока вероятность, что после команды, извлеченной из ячейки с адресом i, будет выполняться команда из ячейки i+1. Элементы векторов компилятор также помещает в последовательные ячейки, поэтому в операциях с векторами можно использовать преимущества метода чередования. По этой причине в векторных процессорах обычно применяется какой-либо вариант чередования адресов. В мультипроцессорах с совместно используемой памятью, тем не менее, используется поблочная адресация, поскольку схемы обращения к памяти в MIMD-системах могут сильно различаться. В таких системах целью является соединить процессор с блоком памяти и задействовать максимум находящейся в нем информации, прежде чем переключиться на другой блок памяти.

Симметричные (SMP) многопроцессорные ВС. Архитектура типа UMA, COMA, NUMA

Мультипроцессор, как и все компьютеры, должен содержать устройства ввода-вывода (диски, сетевые адаптеры и т. п.). В одних мультипроцессорных системах только определенные процессоры имеют доступ к устройствам ввода-вывода и, следовательно, имеют специальную функцию ввода-вывода. В других мультипроцессорных системах каждый процессор имеет доступ к любому устройству ввода-вывода. Если все процессоры имеют равный доступ ко всем модулям памяти и всем устройствам ввода-вывода и каждый процессор взаимозаменим с другими процессорами, то такая система называется SMP (Symmetric Multiprocessor — симметричный мультипроцессор).

В системах с общей памятью все процессоры имеют равные возможности по доступу к единому адресному пространству. Единая память может быть построена как одноблочная или по модульному принципу, но обычно практикуется второй вариант.

Вычислительные системы с общей памятью, где доступ любого процессора к памяти производится единообразно и занимает одинаковое время, называют системами с однородным доступом к памяти и обозначают аббревиатурой UMA (Uniform Memory Access). Это наиболее распространенная архитектура памяти параллельных ВС с общей памятью.

Технически UMA-системы предполагают наличие узла, соединяющего каждый из n процессоров с каждым из т модулей памяти. Простейший путь построения таких ВС - объединение нескольких процессоров (P) с единой памятью (M_p) посредством общей шины (рис.). В этом случае, однако, в каждый момент времени обмен по шине может вести только один из процессоров, то есть процессоры должны соперничать за доступ к шине. Когда процессор Р_i, выбирает из памяти команду, остальные процессорыP_j (i<> j) должны ожидать, пока шина освободится. Если в систему входят только два процессора, они в состоянии работать с производительностью, близкой к максимальной, поскольку их доступ к шине можно чередовать; пока один процессор декодирует и выполняет команду, другой вправе использовать шину для выборки из памяти следующей команды. Однако когда добавляется третий процессор, производительность начинает падать.

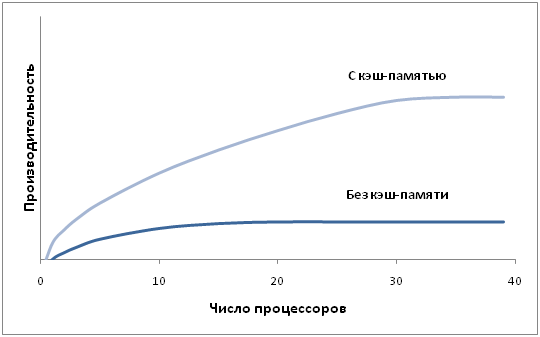

При наличии на шине десяти процессоров, кривая быстродействия шины становится горизонтальной, так что добавление 11-го процессора уже не дает по­вышения производительности. Нижняя кривая на рисунке иллюстрирует тот факт, что память и шина обладают фиксированной пропускной способностью, оп­ределяемой комбинацией длительности цикла памяти и протоколом шины, и в многопроцессорной системе с общей шиной эта пропускная способность распре­делена между несколькими процессорами. Если длительность цикла процессора больше по сравнению с циклом памяти, к шине можно подключать много процес­соров. Однако фактически процессор обычно намного быстрее памяти, поэтому данная схема широкого применения не находит

Архитектура UMA

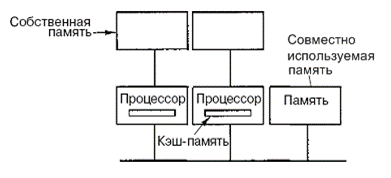

Можно оптимизировать архитектуру UMA, добавляя локальный кэш и локальную память к каждому из процессоров.

Чтобы оптимально использовать последнюю конфигурацию, компилятор должен поместить в локальные модули памяти весь текст программы, цепочки, константы, другие данные, предназначенные только для чтения, стеки и локальные переменные. Общая разделенная память используется только для общих переменных. В большинстве случаев такое разумное размещение сильно сокращает количество данных, передаваемых по шине, и не требует активного вмешательства со стороны компилятора.

Даже при всех возможных оптимизациях использование только одной шины ограничивает размер мультипроцессора UMA до 16 или 32 процессоров. Чтобы получить больший размер, требуется другой тип коммуникационной сети. Самая простая схема соединения n процессоров с к блоками памяти — координатный коммутатор (рис). Координатные коммутаторы используются на протяжении многих десятилетий для соединения группы входящих линий с рядом выходящих линий произвольным образом.

Координатный коммутатор представляет собой неблокируемую сеть. Это значит, что процессор всегда будет связан с нужным блоком памяти, даже если какая-то линия или узел уже заняты. Более того, никакого предварительного планирования не требуется.

Недостаток системы: рост узлов как n². При наличии 1000 процессоров и 1000 модулей памяти получаем число узлов – 1 млн. Это неприемлемо. Тем не менее координатные коммутаторы вполне применимы для систем средних размеров.
