Конструкции многоэтажных промышленных здании
КАРКАСНЫХ И ПАНЕЛЬНЫХ ЗДАНИЙ
КОНСТРУКЦИИ МНОГОЭТАЖНЫХ
Лекция №9(25)
Многоэтажные промышленные здания служат для размещения различных производств — цехов легкого машиностроения, приборостроения, химической, электротехнической, радиотехнической, легкой промышленности и др., а также базисных складов, холодильников, гаражей ит. п. Их проектируют, как правило, каркасными с навесными панелями стен.

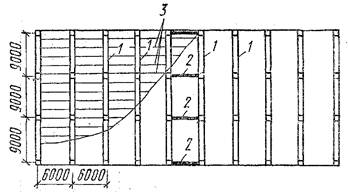

Высоту промышленных зданий обычно принимают по условиям технологического процесса в пределах 3...7 этажей (при общей высоте до 40м), а для некоторых видов производств с нетяжелым оборудованием, устанавливаемым на перекрытиях, — до 12…14 этажей. Ширина промышленных зданий может быть равной 18...36 м и более. Высоту этажей и сетку колонн каркаса назначают в соответствии с требованиями типизации элементов конструкций и унификации габаритных параметров. Высоту этажа принимают кратной модулю 1,2 м, т. е. 3,6; 4,8; 6 м, а для первого этажа — иногда 7,2 м. Наиболее распространенная сетка колонн каркаса 6×6, 9×6, 12×6 м. Такие ограниченные размеры сетки обусловлены большими временными нагрузками на перекрытия, которые могут достигать 15 кН/м2, а в некоторых случаях 25 кН/м2 и более. Для промышленного строительства наиболее удобны многоэтажные каркасные здания без специальных вертикальных диафрагм, поскольку последние ограничивают свободное размещение технологического оборудования и производственных коммуникаций. Основные несущие конструкции многоэтажного каркасного здания — железобетонные рамы и связывающие их междуэтажные перекрытия (рис. 1). Пространственная жесткость здания обеспечивается в поперечном направлении работой много-
|
|
|
