Конструкции многоэтажных рам

Рис. 4. Конструкции многоэтажных промышленных зданий с безбалочными перекрытиями

Рис. 3 Конструкции многоэтажных промышленных зданий

а — регулярных; б — с мостовыми кранами в верхнем этаже

стыка на монтаже. Для междуэтажных перекрытий применяют ребристые плиты шириной 1500 или 3000 мм. Плиты, укладываемые по линии колонн, служат связями-распорками, обеспечивающими устойчивость каркаса на монтаже.

В таких зданиях возможны два типа опирания плит перекрытий: на полки ригелей таврового сечения (для производства со станочным оборудованием, нагрузки от которого близки к равномерно распределенным); по верху ригелей прямоугольного сечения (главным образом, для зданий химической промышленности с оборудовани­ем» проходящим через этажи и передающим большую сосредоточенную нагрузку на одну опору). В обоих типах опирания плит типовые ригели при пролетах 6 и 9 м имеют одинаковое сечение 800 мм и ширину ребра 300 мм.

Типовые конструкции многоэтажных промышленных зданий с балочными перекрытиями разработаны под различные временные нагрузки — 5…25 кН/м².

В зданиях с безбалочными перекрытиями (рис. 4) ригелем многоэтажной рамы в поперечном и продольном направлениях служит безбалочная плита, жестко связанная с колоннами с помощью капителей. Пространственная жесткость здания в обоих направлениях обеспечивается рамной системой. Унификация размеров плит и капителей средних и крайних пролетов безбалочного перекрытия достигается смещением наружных самоне­сущих стен с оси крайнего ряда колонн на расстояние, равное половине ширины надкапительной плиты.

Многоэтажные промышленные здания с часто расположенными опорами при сетке колонн 6×6 или 9×6 м не всегда удовлетворяют требованиям гибкой планировки цехов, модернизации оборудования и усовершенствования производства без дорогостоящих переустройств. Поэтому применять их следует в случае больших временных нагрузок на перекрытия — более 10 кН/м².

Особенность конструктивного решения универсальных промышленных зданий с этажами в межферменном пространстве состоит в том, что они имеют крупную сетку колонн - 18×6м, 18×12м, 24×6м. Большие пролеты здания перекрывают безраскосными фермами. При этом в пределах конструктивной высоты этих ферм устраивают дополнительные этажи, в которых размещают инженерное оборудование и коммуникации, бытовые, складские и другие вспомогательные помещения. Высота межферменных этажей может быть 2,4м; 3,0м и 3,6м.

Пример решения конструкций универсального промышленного здания приведен на рис.5, а. Здание имеет 6 этажей — три основных и три межферменных. Безраскосные фермы, жестко связанные с колоннами, являются составной частью многоэтажного каркаса и работают как ригели

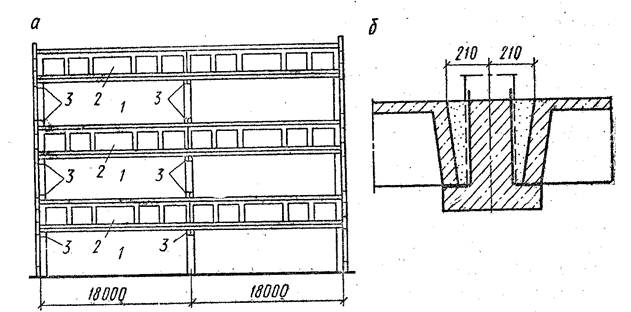

Рис. 5. Конструкции многоэтажного промышленного здании с межферменными этажами (а) и деталь опирания перекрытий на нижний пояс безраскосных ферм (б)

1 - основные этажи; 2 — межферменные этажи; 3 — соединения колонн с безраскосными фермами

рам. Крайние стойки ферм вверху и внизу снабжены выступами для соединения с колоннами ниже- и вышележащих этажей. Плиты перекрытий в основных этажах — ребристые; их укладывают на верхний пояс ферм. Плиты перекрытий вспомогательных этажей— пустотные или ребристые; они опираются на полки нижнего пояса ферм (рис. 5, б).

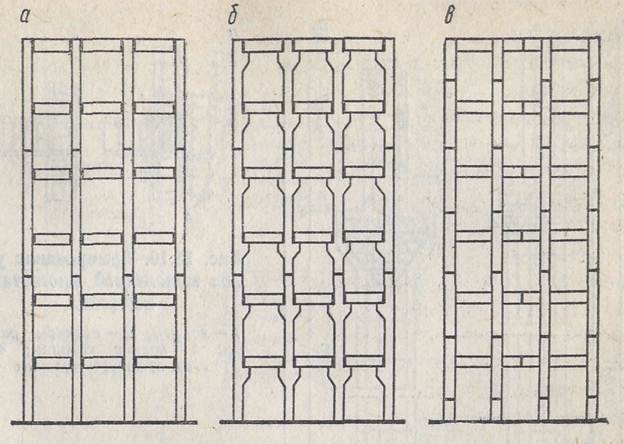

Многоэтажные сборные рамы. Их членят на отдельные элементы, изготовляемые на заводах и полигонах, с соблюдением требований технологичности изготовления и монтажа конструкций. Ригели рамы членят преимущественно на отдельные прямолинейные элементы, стыкуемые по грани колонны скрытым или консольным стыком (рис. 6, а, б). Колонны также членят на прямолинейные элементы, стыкуемые через два этажа выше уровня перекрытия. Чтобы сохранить монолитность узлов и уменьшить число типов сборных элементов, многоэтажные рамы в некоторых случаях членят на отдельные однопролетные одноэтажные рамы (рис. 6 ,в).
