Продольном направлении

Рис. 2. Вертикальные связи многоэтажного каркаса в

Рис. 1. Конструктивный план многоэтажного каркасного промышленного здания

1— поперечные рамы; 2— продольные вертикальные связи; 3 — панели перекрытий

этажных рам с жесткими узлами — рамной системой, а в продольном — работой вертикальных стальных связей или же вертикальных железобетонных диафрагм, располагаемых по рядам колонн и в плоскости наружных стен, — связевой системой (рис. 2). Если в продольном направлении связи или диафрагмы по технологическим условиям не могут быть поставлены, их заменяют продольными ригелями. В этом случае пространственная жесткость и в продольном направлении обеспечивается рамной системой. При относительно небольшой временной нагрузке на перекрытия пространственная жесткость в обоих направлениях обеспечивается связевой системой; при этом во всех этажах устанавливают поперечные вертикальные диафрагмы. Шарнирного соединения ригелей с колоннами в этом решении достигают установкой ригелей на консоли колонн без монтажной сварки в узлах.

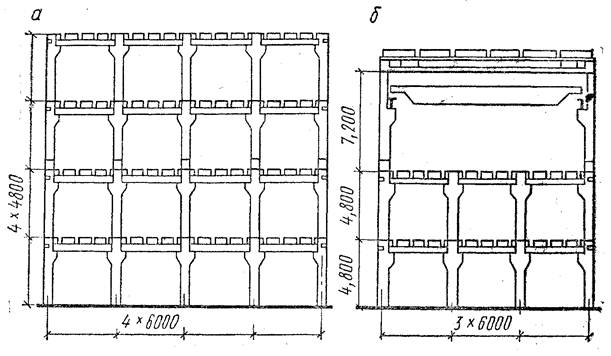

В зданиях с балочными перекрытиями (рис. 3) верхний этаж при наличии мостовых кранов (здания химической промышленности) компонуют из колонн, ригелей и подкрановых балок, конструктивно аналогичных применяемым для одноэтажных промышленных зданий. Ригели устанавливают на консоли колонн с применением ванной сварки выпусков арматуры и обетонированием
