Поперечной рамы пролетом 9 м

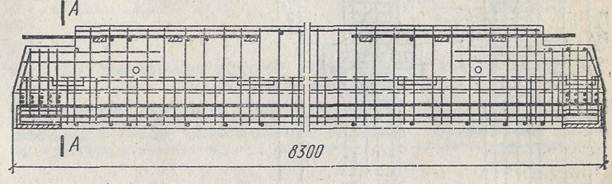

Рис. 7. Армирование ригеля

Рис. 11.16. из учебника Байкова 1991г.

Рис. 6. Конструктивные схемы членения многоэтажных рам на сборные элементы

Стыки многоэтажных сборных рам, как правило, выполняют с замоноличиванием — жесткими. При шарнирных стыках уменьшается общая жесткость здания и снижается сопротивление деформированию при горизонтальных нагрузках. Этот недостаток становится особенно существенным с увеличением числа этажей каркасного здания. Шарнирные стыки ригелей на консолях колонн неэкономичны, особенно в сравнении с жесткими бесконсольными стыками ригелей (см. рис. ниже).

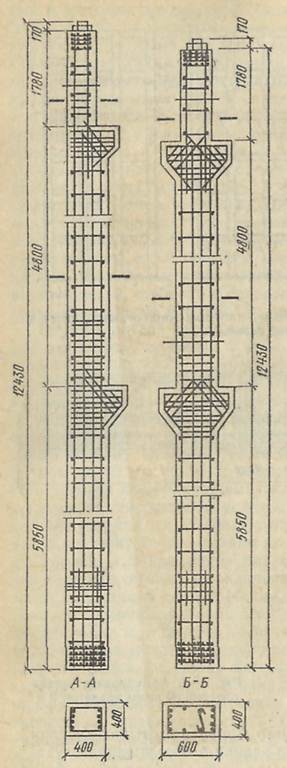

Типовые ригели пролетом 6 м армируют ненапрягаемой арматурой, пролетом 9м — напрягаемой арматурой в пролете (рис. 7).Колонны высотой в два этажа армируют продольной арматурой и поперечными стержнями как внецентренно сжатые элементы (рис. 8).

А – А
