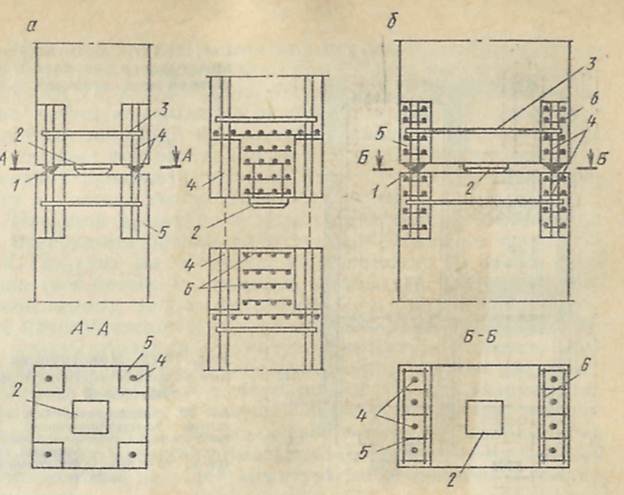

Рис. 9. Конструкция жесткого стыка колонн
Поперечной рамы
Рис. 8. Армирование колонн
Жесткие стыки колонн многоэтажных рам воспринимают продольную силу N, изгибающий момент М и поперечную силу Q. Арматурные выпуски стержней диаметром до 40 мм стыкуют ванной сваркой (рис. 9).При четырёх
а — при четырех угловых арматурных выпусках: б — при арматурных выпусках по сторонам сечения колонны; 1 — ванная сварка; 2 — центрирующая прокладка; 3 — хомут, устанавливаемый на монтаже: 4 — арматурные выпуски; 5 — бетон замоноличивания в подрезках; 6 — сетки косвенного армирования
арматурных выпусках для удобства сварки устраивают специальные угловые подрезки бетона длиной 150 мм; при арматурных выпусках по периметру сечения подрезку бетона делают по всему периметру. Концы колонн, а также места подрезки бетона усиливают поперечными сетками и заканчивают стальной центрирующей прокладкой (для удобства рихтовки на монтаже). После установки и выверки стыкуемых элементов колонны и сварки арматурных выпусков устанавливают дополнительные монтажные хомуты диаметром 10... 12 мм. Полости стыка (подрезка бетона) и узкий шов между торцами элементов замоноличивают в инвентарной форме под давлением. Исследования показали достаточную прочность и надежность стыка. Описанный стык также экономичнее по расходу стали и трудоемкости в сравнении с другими стыками, устраиваемыми на сварке стальных закладных деталей.
|
|
|
Уменьшение изгибающего момента в стыках колонн многоэтажного каркасного здания в большинстве случаев достигается выбором места расположения стыка ближе к середине высоты этажа, где изгибающие моменты от действия нагрузок приближаются к нулю и где улучшаются условия для монтажа колонн.

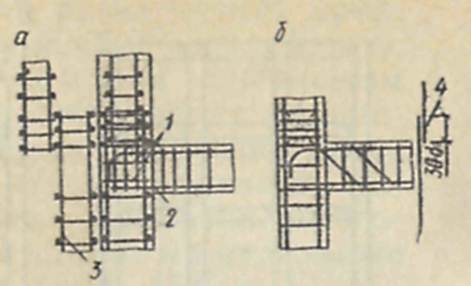

Многоэтажные монолитные и сборно-монолитные рамы. Армирование ригеля многоэтажной монолитной рамы аналогично армированию главной балки монолитного ребристого перекрытия. На крайней опоре ригель жестко соединен с колонной (рис. 10, а). При конструировании рамы предусматривают устройство швов бетонирования, что связано с временными перерывами в укладке бетона. Швы бетонирования в колоннах устраивают в уровне верха перекрытия. В этих местах из колонн нижележащего этажа выпускают концы арматуры для соединения с арматурой колонн вышележащего этажа (рис. 10, б).
