Снятие припуска

Формирование заданной поверхности детали.

1. Формирование заданной поверхности детали

Геометрически любую деталь можно рассмотреть как часть пространства, ограниченную поверхностями. Любая поверхность может быть получена путём

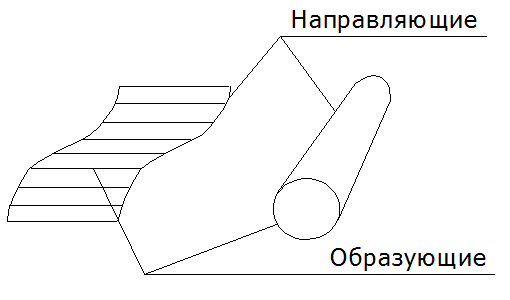

перемещения в пространстве любой линии, называемой образующей, по некоторой другой линии, называемой направляющей.

Рис. 1

Чаще всего режущая кромка совпадает с образующей линией.

В большинстве случаев образующая и направляющая линии могут меняться местами: от того, какая линия выбрана в качестве образующей, а какая в качестве направляющей, зависит вид РИ (например, для цилиндрической поверхности: если образующая линия – окружность, то РИ – круглая протяжка; если образующая линия является образующей цилиндра, а направляющая линия – окружность, то РИ – токарный резец, работающий методом врезной подачи).

Образующие линии могут быть получены следующими методами:

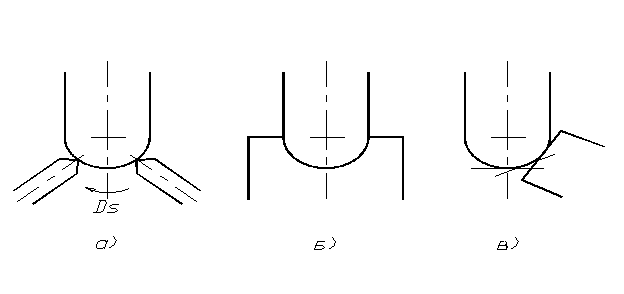

а - следа точки; б - копирования; в - огибания.

Рис. 2

Направляющие линии могут быть получены следующими методами:

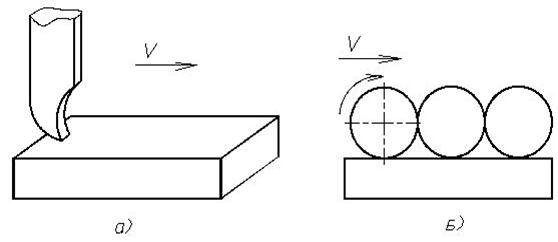

а – методом следа точки (например при строгании);

б – методом огибания.

Рис. 3
