Калибрующая часть

lкч =(1,2 – 1,5)d – для малых диаметров

lкч = d – для средних диаметров

lкч =(0,6 – 0,8)d – для больших диаметров

lкч может быть выражена через Р:

- для машинных и гаечных: lкч = 8Р

- для ручных: lкч = (6 – 8)Р.

Для увеличения Fтр и уменьшения величины разбивки отверстия lкч

делается с обратной конусностью резьбы.

Шлифованные метчики обеспечивают наибольшее качество резьбы. Они затыловываются по профилю резьбы и на lзч и на lкч.

Затылование производится с небольшой величиной падения затылка – Кп – на ширине пера равной (0,02 – 0,04)мм. При этом на боковых режущих кромках создаются задние углы, которые приводят к хорошей работе метчика.(происходит снижения Fтр и Мкр). Увеличение Кп на боковых сторонах профиля резьбы, больше указанных велечин не целесообразно, т.к. при вывертывание метчика из отверстия образованная стружка может попасть на заднюю поверхность зубьев метчика и заклинить метчик, что приведет к его поломке.

Как следует из схемы работы заборной части метчика, его профиль по


генераторной схеме резания. При этом остаются следы от работы каждого резца заборной части метчика, что повышает Ra профиля нарезаемой резьбы. Чтобы происходило понижение Rа иногда применяются метчики с комбинированной схемой резания у которой по генераторной схеме резания работают lзч, а по профильной работает

1-ый виток lкч.

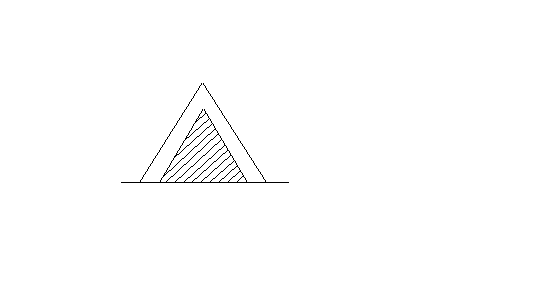

Рис. 145

Чтобы осуществить такую схему резания необходимо резьба на заборной части была изготовлена с меньшим значением среднего диаметра, а на lкч с большим значением среднего диаметра.

Степень точность резьбы зависит от класса точности метчика.

Резьба гайки 4Н,5Н 5Н,6Н 6Н 6Н,7Н 6G 7G

Метчик H1 H2 H3 H4 G1 G2





шлифование

G – нарезание резьбы под последующие покрытие.

При нарезании резьбы метчиками должно быть обеспечено выполнение условия его прочности, т.е. Мрез ≤ [Мразр]. Если это условие не выполняется, то переходят к нарезанию резьбы комплектом метчиков из 2-х или 3-х (последовательное нарезание резьбы метчиками). У 2-х комплектных метчиков1-ый метчик – черновой (70% припуска), 2-ой - чистовой (30% припуска).

У 3-х комплектных метчиков 1-ый метчик – черновой (50% припуска), 2-ой – средний (35% припуска), 3-ый- чистовой (15% припуска).

Требуемое распределение припуска между метчиками в комплекте достигается уменьшением среднего и наружного диаметров метчика.

Прогресивные конструкции метчиков.

Чтобы уменьшить поломки метчиков надо:

1) увеличить прочность тела метчика.

2) уменьшить силы резания и Мкр при нарезание резьбы.

Такими метчиками являются:

а) метчик для нарезания резьбы, у которого канавка выполнена только на заборной части.

б) метчик для обработки резьбы в заготовке из пластичных материалов.

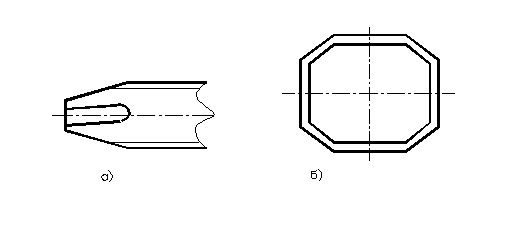

Рис. 146

У такого метчика изготовляется косая канавка, несколько превышающая lзч. Угол наклона имеет обратное направление по сравнению с резьбой метчика, при котором направления движения стружки совпадает с направлением движения метчика, а отсутствие их на lкч обеспечивает повышение прочности тела метчика.

Недостатки: нормальный сход стружки наблюдается только в начальный момент работы инструмента. По мере работы метчика стружка прилипает к передней поверхности, забиваются канавки метчика, что приводит к заклиниванию метчика в отверстии, и его поломке.

Рассмотрим примеры конструкции метчиков, которые нарезают резьбу при меньших значениях Мкр:

1) с шахматным расположением зубьев

2) коррегированные метчики

3) с внутреним подводом СОЖ

У 1) зубья на пере срезаны через шаг

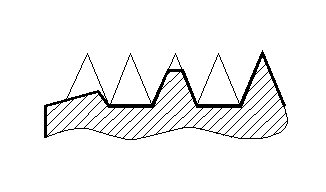

Рис. 147

Mkp = Мрез + Мтр = Pz (d/2) + Fтр (d/2)

т.к у него остается половина зубьев, то меньше контакт резьбы метчика с нарезаемой резьбой и уменьшение силы трения Fтр. У этого метчика уменьшается и главная составляющая силы резания Pz, т.к. каждый зуб метчика срезает в два раза более толстую и в два раза менее широкую стружку по сравнению со стружкой, которую срезает нормальный метчик.

Согласно разной степени влияния толщины и ширины срезаемого слоя на Pz это приводит к уменьшению Pz и уменьшению Mрез.
