Расчет роликов

Сводится к определению числа заходов i, по w_и = w

w_n – угол наклона винтовой линии ролика.

w – угол наклона накатанной резьбы

Угол w_n: tgw_n = P_n / ПD₂

P_n – шаг резьбы ролика

D₂ – средний диаметр резьбы ролика

Угол w: tgw = P / Пd₂

P_n / ПD₂ = P / Пd₂; D₂ / d₂ = P_n / P = i; i = D₂ / d₂

Размер D₂ ограничивается возможностями резьбонакатного станка, как в min, так и в max отношении. Поэтому при min D₂ равному 150мм. для накатной резьбы М1,7 * 0,35 Þ i = 88. Такую резьбу трудно прошлифовать на ролике.

Резьбонакатные ролики перетачиваются методом перешлифовки резьбы.

m = ± 0,0175D₂

w_n = (3 – 5).

Инструменты для обработки отверстий

Свёрла, зенкеры, развёртки, пластинчатые расточные резцы, комбинированные инструменты.

Свёрла обеспечивают точность отверстия до квалитета: Ra до 6,3

Зенкеры – 8 квалитет, Ra до 0,8

Развёртки – 5 квалитет, Ra до 0,1

Свёрла и зенкеры закрепляются в жёстких патронах, развёртки в жёстких патронах оправка при которых повышается точность обрабатываемых отверстий, понижается шероховатость поверхности.

Зенкеры снимают припуск и обеспечивают направление геометрической оси отверстия. После развёртывания точность положения этой оси неизменяется.

Бывают:

- Спиральные

- Перовые

- Для сверления глубоких отверстий

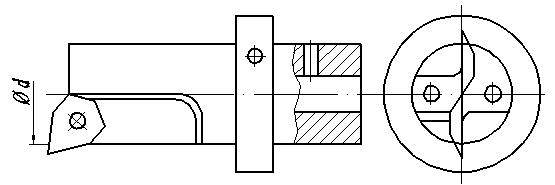

- Сборные свёрла с СМП, используемые в условиях автоматизированного производства

Анализ геометрии спирального сверла

Сверло состоит:

- Рабочая часть

- Хвостовик

- Шейка

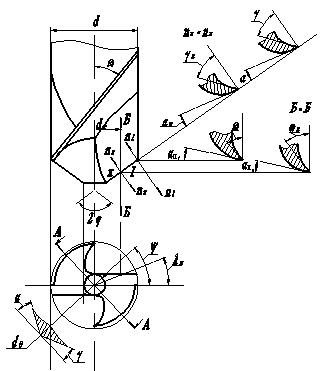

Рис. 154

α‌‌‌‌‌‌‌‌‌‌‌‌‌_Б1 – задний угол продольной плоскости сверла для точки 1 режущей кромки

α_х – задний угол нормальной плоскости сверла для точки х режущей кромки

На эскизе продольная плоскость сверла обозначается Б –Б. В связи с тем, что продольная плоскость у сверла соответствует поперечной плоскости у резца. Анализ геометрии сверла можно производить на основе формул единой геометрии полученной для резца.

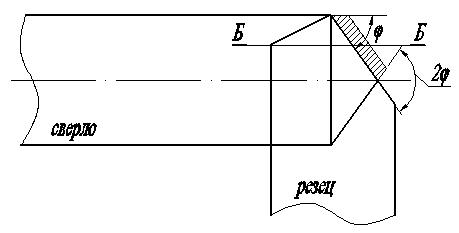

Рис. 155

φ_Р – φ_св

Передняя поверхность спирального сверла получается при его изготовленни методами пластической деформации и механической обработки. При изготовлении образовывается винтовая канавка. Угол наклона винтовой линии на любом диаметре сверла можно определить из развёртки винтовой линии на плоскость из следующего прямоугольного треугольника для диаметра d_x

1)

Законом винтовых поверхностей является независимость осевого шага Н от диаметра данного винтового тела.

Н = const

2)

Поделим выражение 1) на выражение 2):

3)

При отсутствии заточки передней поверхности свёрла, передний угол продольной плоскости сверла равен углу наклона винтовой линии для рассматриваемой точки режущей кромки.

Из формулы 3) следует, что передний угол в продольной плоскости уменьшается от наружного диаметра сверла к его центру.

Формула 3) является приближённой, т.к. не учитывается наличие переточек у сверла.

.

4)

Из формулы 4) следует, что передний угол в нормальной плоскости уменьшается с приближением от наружного диаметра к сердцевине сверла. В центре сверла при d_X =0 формула показывает значение γ_Х = 0.

Формула 4) содержит погрешности, как и формула 3). Но её можно использовать при анализе геометрии сверла.

Анализ формулы 4) показывает, что передний угол в нормальной плоскости зависит от ω и φ.

Угол φ влияет на геометрию сверла и условия его работы точно так же, как угол φ у резца (φ определяется по справочнику, в зависимости от марки материала обрабатываемой детали).

Малые значения угла ω согласно формулес4) приводят к малым углам в районе перемычки сверла, фактически к отрицательным передним углам в районе перемычки.

Чтобы облегчить условия работы сверла в районе перемычки, необходимо повысить угол ω.

Но повышение угла ω приводит к увеличению переднего угла на наружном диаметре сверла, т.е. уменьшение угла режущего клина. Это приводит к уменьшению фронта отвода стружки из зоны резания, следовательно увеличивается износ угла на наружном диаметре сверла и уменьшается прочность режущего клина.

ω_оптим = 15…35⁰ в зависимости от диаметра сверла.

Твёрдосплавные свёрла свёрла применяются для обработки: чугуна, бронзы, мрамор, гранит.

Такие сверла оснащаются коронками, наконечниками, твёрдыми пластинками.

После напайки пластины производится заточка передней поверхности пластины с образованием угла γ = 10⁰

Задний угол образуется при заточке спирального сверла, поэтому заднюю поверхность необходимо затачивать с оптимальным изменением заднего угла вдоль режущей кромки.

5) ω – см. формулы единой геометрии.

Для точки х сверла

Формула 5) определяет взаимосвязь между задними углами в продольной плоскости и в нормальной плоскости к режущей кромке.

При сверлении каждая точка режущей кромки движется по винтовой линии. Угол наклона винтовой линии для точки Х режущей кромки сверла h_X, определяется из развёртки винтовой линии на плоскость из треугольника:

6)

η_Х – угол наклона винтовой линии траектории токи Х сверла.

S – подача сверла (мм/оборот).

Движение сверла изменит величину заднего угла, заточенного на сверле и значение кинематического заднего угла для точки Х режущей кромки:

7)

Пример: диаметр 10мм. d₀ = 0,15d = 1,5 мм

d₀ = 1,5 → η_X = 2,4⁰

d = 10 → η_X = 0,4⁰

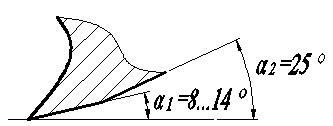

Рис. 156

Из формулы 6) следует, что заточенный на сверле задний угол уменьшается на большую величину при работе сверла в области перемычки.

Значит, чтобы сохранить приближённо постоянным кинематический задний угол вдоль режущей кромки сверла, необходимо затачивать его больше величины в области перемычки с уменьшением к наружному диаметру сверла.

Более важная причина затачивать заднюю поверхность сверла с вышеуказанными изменением заднего угла вдоль режущей кромки: известно, что технология изготовления винтовых канавок сверла приводит к разной величине переднего угла вдоль режущей кромки:

- передний угол больше на наружном диаметре сверла и уменьшается с приближением к перемычке.

Чтобы сохранить приближённо постоянным угол режущего клина вдоль режущей кромки, необходимо при заточке сверла затачивать задний угол большей величины в области перемычки с уменьшением к перефирии сверла.

d_{наружн.} = 8…14⁰

d_сердц. = 20…25⁰

Заднюю поверхность спиральных свёрл затачивается по следующим поверхностям:

1) По плоскости

2) По двум плоскостям

3) По коническим поверхностям

4) По цилиндрическим поверхностям

5) По винтовой поверхности

1)

Рис. 157

Такая заточка приводит к увеличению износа инструмента. Уменьшение величины заднего угла при одноплоскостной заточке не возможно, т.к. имеет место интерференция задней поверхности сверла и винтовой поверхности резания. Чтобы иметь оптимальное значение, с точки зрении условий резания, заднего угла необходимо производить двухплоскостную заточку.

2)

Рис. 158

Для свёрл, оснащенных пластинами с твёрдым сплавом.

4) Применяется редко.

5) Эта заточка наиболее выгодна, т.к. легче автоматизируется и наблюдаются наиболее благоприятные изменения геометрических параметров вдоль режущей кромки сверла, а поперечная кромка получается выпуклой, что необходимо при начале сверления.

Улучшение геометрических параметров спирального сверла.

* Уменьшение передних углов при приближении к центру сверла

** Неблагоприятные геометрические параметры на поперечной кромке и ленточке.

*** Сильное изнашивание свёрл при работе, в месте перехода главной и вспомогательной режущей кромки, приводят к необходимости улучшения их режущих свойств с помощью специальных подточек, а так же применение более прогрессивных конструкций.
