Инструмент для образования резьбы

Образования резьбы производится методом резания и методом пластических деформаций.

По первому методу работают резьбовые резцы, гребенки, резьбовые фрезы, метчики, плашки.

По второму работают резьбонакатные ролики и плашки для образова­ния наружный резьбы, безстружечные метчики для изготовления внутренних резьб.

1. Резьбовые резцы

Чтобы не пересчитывать профили резца g = 0. Эти резцы относительно трех точек устанавливают двумя способами.

1) передняя поверхность по оси резьбы

2) передняя поверхность устанавливается перпендекулярно развертки винтовой линии по среднему диаметру резьбы.




Рис. 140

ωср. = 3…40

1способ: g1 = 0, профиль резца точно совпадает с профилем нарезаемой резьбы.




tgwx = P/Пdx

wx max = wвн (на диаметре dвн)

aкл = aли - wвн aли = aкл + wвн

aк.пр = aпр.и + wвн aпр.и = aк.пр - wвн

2 способ: затачивается один и тот же a

Недостаток: необходимость в корректировке профиля резца по сравнению с профилем нарезаемой резьбы.




2.Резьбовая гребенка

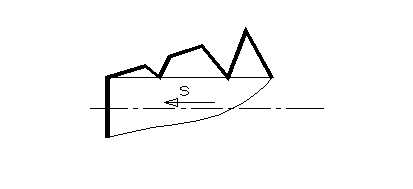

Рис. 141

Изготовляются в виде круглого или призматического фасонного резца в зависимости от угла наклона винтовой линии нарезаемой резьбы, применяются гребенки с кольцевой или винтовой резьбой.

Преимущество ее применения по сравнению с резцом заключается в большей ее производительности. При нарезание резьбы производится меньшее количество проходов.

3.Метчик

Как инструмент получается из винта путем прорезания на нем стружечных канавок, образования заборного конуса и затылования зубьев для создания “+” a.

Канавки образуют переднюю поверхность, режущей кромки и служат для размещения и удаления стружки.

Бывают:

1) слесарные (ручные)

2) машинно – ручные одинарные и в комплекте из 2 штук

3) машинные

4) гаечные

5) комбинированные

6) сборной конструкции


Рис. 142

Расчет машинно – ручного метчика

dT – диаметр торцевой части метчика

d - наружный диаметр метчика

lкв – длина квадрата лапки

кп­ – падение затылка на ширине пера у шлифованного метчика

1. Число перьев (каналов метчика) зависит от диаметра d

для d = (2 – 20мм.): z = 2 – 3

d = (22 – 36мм.): z = 3 – 4

d = (39 – 52мм.): z = 4 – 6

Для среднего размеров резьб – 3 – 4 пера.

Метчик 3 перый работает лучше 4 перого т.к. у него меньше контакт с заготовкой, отсюда нарезание резьбы происходит при меньшем Мкр. Но 3 перый метчик труднее контролировать. Часто изготавливают 4 перые метчики.

Канавки должны быть достаточны по размкрам и не должны ослаблять сердцевину и режущие перья метчика, обеспечивать рациональную геометрию зубьев и быть простыми в изготовлении.

Передняя поверхность канавок исполнена в двух вариантах.

1) плоская

2) радиусная

У а) обеспечивается более рациональное изменение g по высоте профиля зуба и длине метчика.

Угол g при обработке заготовке из чугуна, стали, хрупкой латуни и бронзы: g = 0 – 50

Для стали средней твердости и латуни: g = 8 – 100

Для вязкой стали и меди: g = 12 – 150

Для алюминия: g = 16 – 250

Часто рассчитываются и применяются метчики с прямыми канавками, т.к. их проще перетачивать по передней поверхности. Кроме того применяются метчики с винтовыми канавками, которые работают более плавно, показывают повышенный период стойкости, но они трудно перетачиваются.

Направление винтовой линии метчиков с винтовыми канавками определяется требованиями направления движения стружки.

Если требуется направить стружку по направлению подачи метчика, то направление винтовой линии канавки должно быть обратно направлению резьбы метчика.

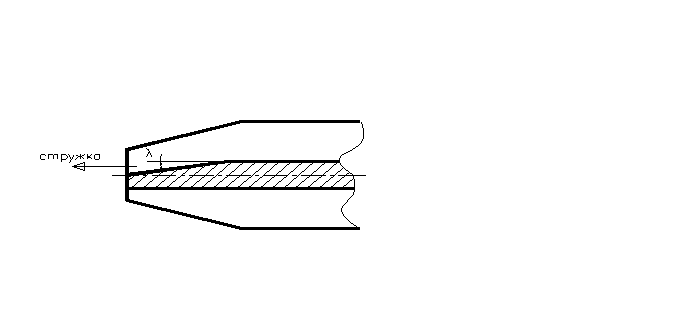

С целью обеспечения движения стружки по направлению движения правозаходного метчика у прямозубого метчика на длине заборной части конуса делается скос.




Все метчики затылуются по архимедовой спирали на lзч. Затылование осуществляется по вершинам резьбы. При этом создается задний угол

Рис. 143

a = 6 – 120. Меньшее значение принимают для ручных метчиков и при нарезания резьбы в легких сплавах. Падение затылка к:

К =

Чтобы осуществлять направление при резьбонарезании необходимо, чтобы dT был бы на 0,1 – 0,4мм. меньше чем диаметр подготовленного отверстия от нарезаемой резьбы. После захвата метчика заготовкой нарезание резьбы осуществляется методом самозатягиванием.

Заборная часть lзч является главной режущей частью метчика. Калибрует резьбу только малая часть lкч.

В калибрование резьбы участвует 1- ая нитка резьбы на lкч, а остальная lкч играет роль направляющий при нарезание резьбы в отверстии.

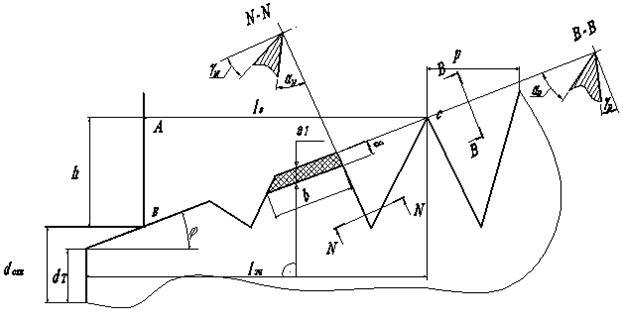

Расчет метчика. Сводится к определению угла j на заборном конусе:

Рис. 144

lэ – рабочая часть, которая участвует в формирование резьбы в заготовке.

a1 – толщина срезаемого слоя в направлении,перпендикулярном к оси метчика.

n – число резцов участвующих в формировании резьбы

h – высота профиля резьбы

z – число перьев

a = a1cosj = (P/z) tgj cosj

a = P/z sinj (1)

sinj = a·z/P (2) σ = а/р; j = arcsin (a·z/P)= arcsin (σ·z)

Формула (2) используется при проектировании метчиков. При подсчете j надо задать a. Толщина срезаемого слоя должна удовлетворять условиям:

1)Не должна быть меньше радиуса скругления режущих кромок, чтобы осуществлять процесс резания и исключить подминания удаленного слоя задней поверхностью зубьев.

С другой стороны, наибольшая толщина срезаемого слоя должна быть такой чтобы получить необходимые Ra Одм и нужное качество поверхностного слоя. Этим условиям удволетворяет:

a = (0,02 – 0,15)мм.

Меньшее значение толщины относится к нарезанию резьбы в стальных заготовках, большее в чугунных (0,08 – 0,12).

lзч = (d – dТ)/ 2tgj

Длина lзч установлена:

при нарезании резьбы в глухих отверстий: lзч = 2P

при нарезании резьбы в сквозных отверстий: lзч = 6P

при нарезании резьбы в гаечных отверстиях: lзч = 12P

Р – шаг, а угол наклона j = (от 3 – 40 до 18 –200)

lзч зависит от точности нарезаемой резьбы и материала заготовки.Чем больше точность и ниже шероховатость поверхности, тем выше lзч.

С ростом твердости и прочности обрабатываемого материала растет и lзч.

Пример: в титановых сплавах lзч = (12 – 20)Р.
