Применяются при фрезеровании пазов, уступов, плоскостей, поверхностей.
В зависимости от вида обработки концевая (КФ) могут быть мерным или немерным инструментом.

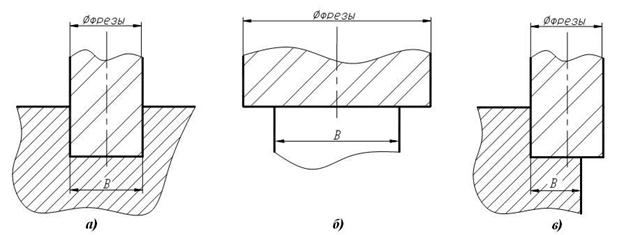

Мерный инструмент – это инструмент размеры, которого строго определены размерами обработанной поверхности. Например концевая фреза обрабатывающая паз (рис. 5.11, а) является мерным инструментом, а торцовая фреза обрабатывающая плоскость (рис. 5.11, б) является немерным инструментом (НМИ).
Размеры немерного инструмента могут быть выбраны в достаточно широких диапазонах. В зависимости от вида обработки один и тот же инструмент может выступать как мерный, так и немерный, например фреза обрабатывающая уступ (рис. 5.11, в)
Рис. 5.11
Размеры НМИ выбираются в широком диапазоне (диаметр торцевой фрезы считают равным 1,2…1,5В).
Область применения концевых фрез:
- мелкозубые – для чистовой обработки;
- крупнозубые – для черновой обработки;
- часто используются на станках с ЧПУ для контурной обработки;
В зависимости от диаметра фрезы хвостовик фрезы может быть коническим или цилиндрическим (при большем диаметре).
|
|
|
Отличия крупнозубых фрез от мелкозубых:
- уменьшенное количество зубьев z, что увеличивает объём стружечных канавок для размещения стружки;
- увеличенный угол наклона стружечных канавок w до 40…45 градусов для улучшения стружкоотвода (это особенно важно при фрезеровании глубоких пазов);
- задняя поверхность зуба выполнена криволинейной (по дуге окружности) что увеличивает прочность зуба.

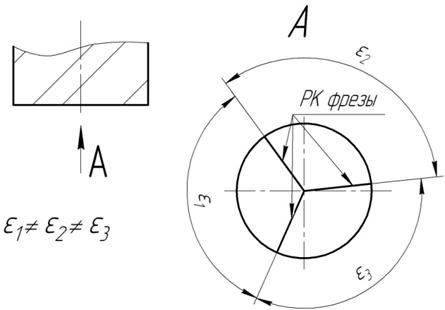

Угловой шаг зубьев концевых фрез (как крупнозубых так и мелкозубых) может быть выполнен неравномерным что способствует уменьшению вибраций при фрезеровании (рис. 5.12).
Рис. 5.12
