Нарезание цилиндрических зубчатых колес методом копирования

Методы нарезания зубьев цилиндрических зубчатых колес

1. Метод копирования. В этом случае профиль зуба инструмента точно соответствует боковой поверхности зуба нарезаемого ЗК (например, эвольвенте или кривой Новикова). Нарезание осуществляют дисковыми или пальцевыми модульными фрезами или зубострогальными головками.

2. Метод огибания. Он имеет две вариации: а) метод бесцентроидного огибания; б) метод центроидного огибания. Центроиды- это линии, которые обкатываются друг по другу без скольжения. Их можно называть и начальными линиями. Частный случай центроиды или начальной линии – начальная окружность.

Методом центроидного огибания (обката) работают большинство зуборезных инструментов: долбяк, червячно-модульная фреза, червячно-шлицевая фреза, шевер и т. д. При этом методе происходит обкат без скольжения начальной линии режущего инструмента по начальной линии нарезаемого изделия.

Методом бесцентроидного огибания работают, например, дисковые или пальцевые фрезы при фрезеровании винтовых канавок различных деталей, т.е. когда имеет место относительный поворот обрабатываемой заготовки вокруг своей оси с одновременным ее продольным перемещением при неподвижном положении оси фрезы по отношению к оси заготовки. Центроиды или начальные кривые в этом случае отсутствуют.

Профили режущего инструмента (РИ) и детали не совпадают.

При методе центроидного огибания профиль РИ и детали также не совпадают, но при одном и том же профиле РИ для каждого из указанных методов получаются разные профили деталей.

Осуществляется дисковыми или пальцевыми модульными фрезами, профиль зуба которых совпадает с профилем впадины зуба нарезаемого колеса. Для нарезания следующей впадины зуба необходимо выполнить деление для поворота заготовки на 1/z оборота. Поворот реализуют либо в делительных головках, либо в делительных приспособлениях.

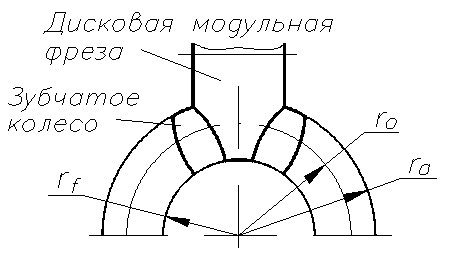

Профиль зуба ДМФ должен точно соответствовать профилю впадины нарезаемого ЗК (рис. 7.7.).

Рис. 7.7. Схема нарезания ЗК дисковой модульной фрезой

Профиль эвольвенты зависит от радиуса основной окружности:

Поскольку профиль эвольвенты (профиль боковой поверхности впадины зуба ЗК) зависит от db, который в свою очередь зависит от z (число зубьев нарезаемого ЗК), a z может меняться от 12 до ∞, то каждому z соответствует свой профиль зуба инструмента. На практике это условие реализовать экономически нецелесообразно, поэтому на практике поступают следующим образом: весь указанный возможный диапазон z разбивают на интервалы (либо на 8, либо на 15, либо на 25 интервалов) и для каждого из этих интервалов изготавливают фрезу с профилем впадины, соответствующей минимальному z из этого интервала. Поэтому теоретически точным будет получаться профиль зуба колеса с z равным минимальному z из этого интервала; для остальных z интервала с возрастанием z, погрешность профиля нарезаемого зубчатого колеса будет возрастать, но оставаться в пределах допуска на эту погрешность.


zпр 12÷13 14÷16 17÷20 21÷25 26÷34 35÷54 55÷134 135÷∞

Профиль инструмента делается по zmin для того, чтобы не было заклинивания передачи (для образования зазора при изготовлении этой фрезой ЗК с другими z из этого интервала).

Методом копирования можно нарезать косозубые цилиндрические колеса, при этом № фрезы выбирается по zпр, которое определяется по формуле:

.

В этом случае инструмент (фреза) работает по методу бесцентроидного огибания.
