Коррекция цилиндрических зубчатых колес

Если средняя линия зубчатой рейки совпадает с её начальной прямой (исходное положение зубчатой рейки), то получим некоррегированное ЗК. Если средняя линия зубчатой рейки смещена от центра ЗК, то получим ЗК с положительной коррекцией.

Если средняя линия зубчатой рейки смещена к центру ЗК, то получим ЗК с отрицательной коррекцией (рис. 7.6).

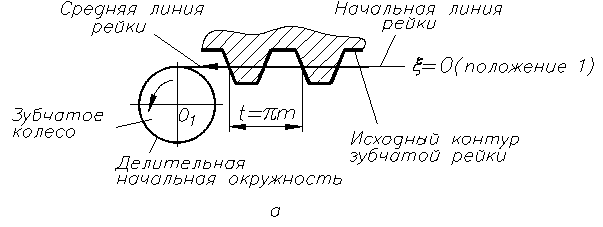

Рис. 7.6. Возможные положения зубчатой рейки относительно начальной окружности ЗК:

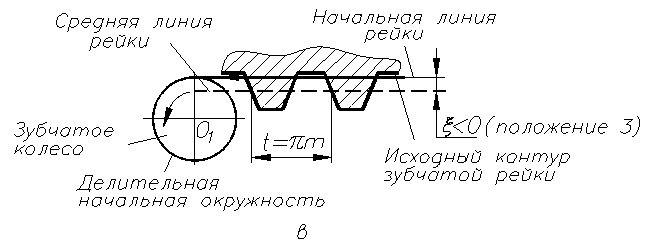

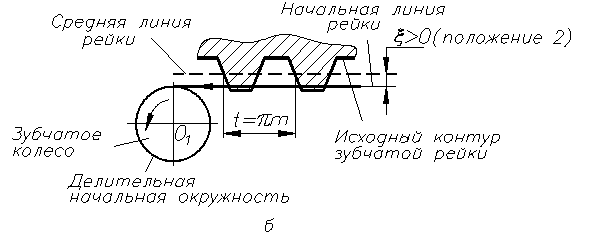

а – средняя линия рейки совпадает с начальной прямой – величина коррекции ξ=0; б – положительная коррекция ξ>0; в – отрицательная коррекция ξ<0.

– величина относительной коррекции.
