Смешанное соединение элементов

Реальные технические системы, как правило, представляют собой сложные комбинации последовательных, параллельных и мостовых соединений.

Для определения надежности такой системы необходимо:

· разбить систему на несколько подсистем таким образом, чтобы они были соединены между собой либо последовательно, либо параллельно;

· определить надежность каждой из полученных подсистем;

· используя соответствующую формулу для последовательно или параллельно соединенных элементов определить надежность всей системы.

Если получаемые подсистемы будут включать как последовательное, так и параллельное соединение элементов, то для определения их надежности применяют ту же процедуру, что и для определения надежности всей системы.

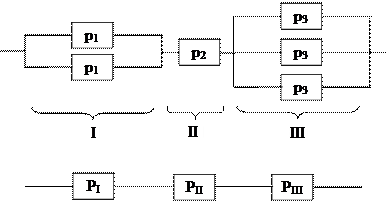

Задача.

Определить надежность системы Р по заданной надежности отдельных элементов.





р1 – вероятность безотказной работы элементов I блока

р2 – вероятность безотказной работы элемента II блока

р3 – вероятность безотказной работы элементов III блока

PI = 1 – (1 – р1)2

PII = р2

PIII = 1 – (1 – р3)3

Р = PI· PII· PIII = [1 – (1 – р1)2] р2 [1 – (1 – р3)3]
