Условно-графическое обозначение (УГР) двоичного дешифратора

Функциональная схема линейного дешифратора 4-16, соответствующая ФАЛ

Дешифраторы

Функционально полной системой логических элементов называется система, которая позволяет с использованием группы логических элементов этой системы создать сколь угодно сложную логическую схему.

1.5 КЛС создается в определенной функционально полной системе логических элементов, например: в базисе логических элементов:

· И, ИЛИ, НЕ,

· И-НЕ,

· ИЛИ-НЕ.

1.6 Основные виды элементарных КЛС:

· Дешифраторы и шифраторы;

· Мультиплексоры и демультиплексоры;

· Сумматоры и полусумматоры;

· Компараторы цифровых сигналов;

· Умножители цифровых сигналов.

1.7 КЛС широко используются во всех цифровых устройствах,разнообразных устройствах управления, арифметико-логических устройствах микропроцессоров, интерфейсах приема-передачи данных и др.

1.8 КЛС – это цифровой узел, который описывается полностью словесным способом, в виде таблиц истинности, булевым (логическим) выражением, последовательностью десятичных чисел или кубическим комплексом.

Дешифраторы относятся к комбинационным схемам, которые предназначены для преобразования двоичного или двоично-десятичного кода в позиционный.

Рисунок 2.1 – Линейный дешифратор 4-16 на элементах И-НЕ с однократной инверсией входных переменных и управляющими входами

2.2 Функция алгебры логики дешифратора:

,

,

,

---------------------

,

где: n=2^m – число выходов;

m – число разрядов входного кода.

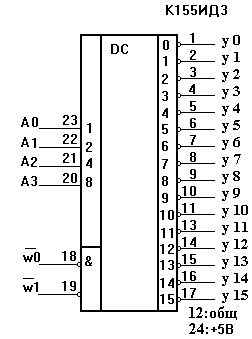

Рисунок 2.2 - УГР дешифратора
