Мультиплексор

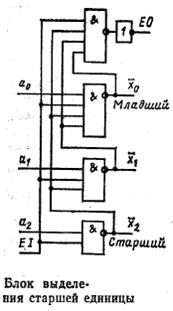

Шифраторы

Каскадное включение дешифраторов

Рисунок 2.3 - Каскадное включение дешифраторов

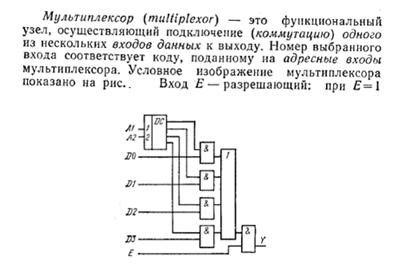

Рисунок 3.1 – Мультиплексор 4-х входовый с 2-хразрядным двоичным дешифратором и комбинационной логической схемой коммутации информационных сигналов

3.1 ФАЛ, описывающая алгоритм работы мультиплекора записывается в виде:

3.2 УГО и функциональная схема мультиплексора К155 КП1

Рисунок 3.2- УГО и функциональная схема мультиплексора 16-входового К155 КП1
