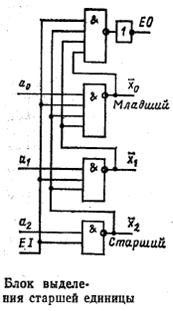

Шифраторы


Структурная схема пирамидального дешифратора

Функциональная схема линейного двоично-десятичного ( неполного дешифратора) дешифратора

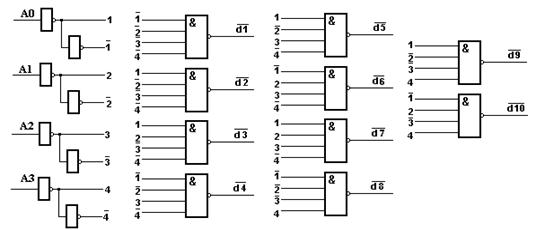

Рисунок 6 - Двоично-десятичный дешифратор




1.8 Функциональная схема ступенчатого (прямоугольного, матричного) дешифратора

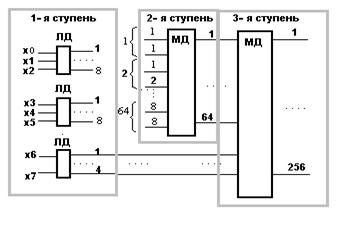

Рисунок 7 - Структурная схема ступенчатого (прямоугольного, матричного) дешифратор

Ступенчатый (прямоугольный, матричный) дешифратор строится на основе линейных дешифраторов на m и (n-m) входов и 2n двухвходовых коньюкторов во 2-ой и 3-ей ступени.

Если n – четное число входов, то m = n/2, при нечетном n величины m и

(n-m) отличаются на единицу :

m=(n+1)/2 ; (m-n)=(n-1)/2 .

Рисунок 8 – Двухступенчатый матричный дешифратор




Рисунок 9 – Двухступенчатый матричный дешифратор

При большом числе выходов n ступенчатый дешифратор имеет существенно меньшие аппаратные затраты, чем линейные и пирамидальные. Стробируемый дешифратор можно использовать как демультиплексор. Строб – сигнал появляется на одном из выходов заданном входной кодовой комбинацией.

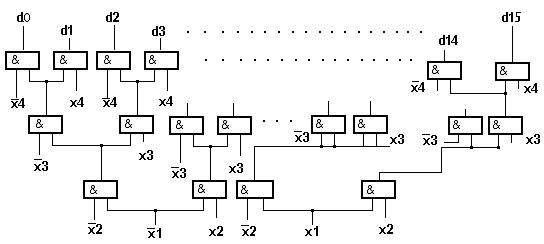

Рисунок 10- Схема структурная пирамидального дешифратора




Для построения пирамидального дешифратора на n входов требуется

2 ×(2n-2) двухвходовыхконъюнктора.

Быстродействие дешифратора в (n-1) раз ниже, чем время задержки распространения сигнала в 2-х входовом конъюнкторе.
