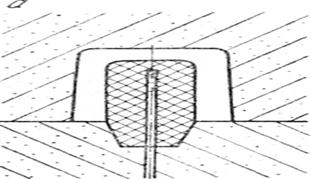

Рисунок 9. Литейная форма со стержнем

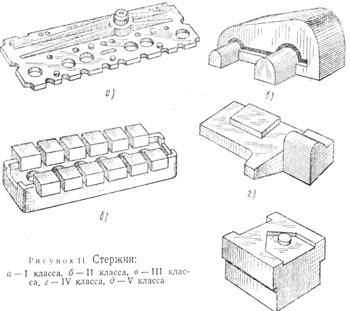

Стержни подразделяются на пять классов по размерам, сложности, условиям работы в литейной форме и требованиям к качеству литой поверхности.

Первый класс - стержни тонкие, ажурные, сложной конфи­гурации с малыми знаками. Образуют в отливках необрабатывае­мые поверхности, к которым предъявляют высокие требования, оформляют протяженные отверстия, узкие полости корпусов дви­гателей внутреннего сгорания. Смеси приготавливают из 100% кварцевых песков с глинистой составляющей до 0.5%, связующие - 1-2% растительных масел или олифы

Второй класс - стержни сложной конфигурации, имеющие наряду с массивными частицами тонкие выступы, перемычки, знаки более крупные, чем поверхности полностью или частично обрабатываемые. Смеси приготавливают из 100% кварцевых песков с глинистой со­ставляющей до 1%, связующие - заменители масел, смолы - 2-3%; для повышения сырой прочности вводят 1-2% сульфитной барды.

Третий класс - это стержни мелкие и средние для отливок массового производства, (картеров, ступиц, рычагов, втулок и др.). Не имеющих особо тонких деталей, опирающиеся на массивные знаки, оформляющие отверстия и полости, к чистоте которых предъявляются повышенные требоваРисунок 10. Не всплывающий стержень

со знаком внизу а и стержень 'С нижним

и верхним знаками б.

ния. Смеси приготавливаются из 100% кварцевых песков, связующие, заменители масел, смолы 2-3.5%, для обеспечения

требуемой сырой прочности вводят 2-3% сульфитной барды.

Четвертый класс - стрежни средние и крупные, преимуще­ственно для отливок мелкосерийного производства, образующие обрабатываемые и необрабатываемые отверстия, к чистоте кото­рых особых требований не предъявляется. Смесь изготавливается из 60-93% кварцевого песка и до 40% отработанной смеси, свя­зующее - глина 1-7%, которая обеспечивает требуемую сырую прочность.

Для обеспечения сухой прочности вводят 2-3% сульфитной барды, она повышает и сырую прочность, С целью улучшения по­датливости и выбиваемости в смесь добавляют до 2% по массе древесных опилок.

Пятый класс - массивные стержни простой конфигурации, образующие большие внутренние полости в крупных отливках или внешние неответственные места. Смесь изготавливается из ДО-70% кварцевого песка, 20-60% отработанной смеси, связующее -глина 2-8%. Для обеспечения сухой прочности вводят 2-3% суль­фитной барды, а для улучшения податливости и выбиваемости в смесь добавляют до 3% по массе древесных опилок.


Рисунок 13 Положение в форме стержня, требующего точной фиксации положения по длине


Рисунок 14. Способы вентиляции стержней:

А - сторона набивки стержня, Б - направление выхода газов;

1-вентиляционные каналы, Г -восковые фитили, 3 -слой шлака,

4- веска (подъемник), 5 - каркас,

в - прорезной вентиляционный канал

2. ИЗГОТОВЛЕНИЕ ЛИТЕЙНЫХ ФОРМ И СТЕРЖНЕЙ

Песчаные формы чаще всего для каждой отливки изготав­ливаются заново и называются разовыми. В многократных (полупостоянных) формах для каждой отливки возобновляется только облицовочный слой, а остальная часть служит 100-160 раз. Разовые формы пригодны для отливок любой массы, размеров и сложности и наиболее широко применяются в массовом, серийном и единичном производстве.

Приготовленная и разрыхленная пластичная формовочная смесь, смоченная той или иной жидкостью (чаще всего вязкой), имеет невысокую текучесть. Формы из нее приготавливаются теми или иными механическими способами уплотнения, которые реша­ют одновременно два вопроса;

- смесь, увеличивая текучесть, лучше воспроизводит кон­туры модели;

- смесь получает необходимую технологическую проч­ность, чтобы противостоять тепловым и механическим нагрузкам, которым она подвергается при заливке, затвердевании и охлажде­нии отливки.

Это уплотнение смеси может выполняться вручную или на машинах трамбованием, прессованием, встряхиванием пескомет­ным, пескодувным, пескострельным и комбинированными спосо­бами.

Насыпная масса разрыхленной смеси составляет от 600 до 1300 кг/м3 и зависит от ее состава, вида связующего, влажности, степени разрыхления. Объемная удельная масса уплотненной сме­си составляет

примерно 1600-1700 кг/м3 и изменяется незначи­тельно от количества и типа связующего, влажности. Коэффици­ент уплотнения

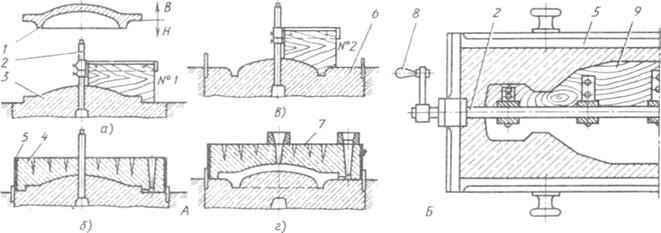

Рисунок 15. Схема формовки по вращающимся шаблонам с вертикальной (Л) и горизонталь­ной (В) осями вращения: 1-конфигурация отливки; 2- шпиндель; 3 - нижняя промежуточная полуформа, модель для верхней полуформы; 4- верхняя полуформа; 5 - опока; 6-нижняя полуформа 7- форма в сборе.


Рисунок16. Схема формовки по модели с подрезкой:

а- плотнение нижней опоки; б выполнние подрезки;

в - уплотнение верхней опоки; г- собранная форма; д – фальшивая опока.

Рисунок17 Схемы уплотнения формовочной смеси: а - профильной колодкой; 6 - с примене­нием предварительного профилирования смеси; 1- профильная колодка; 2 - на­полнительная рамка; 3 - модель; 4 - предварительно профилированная смесь

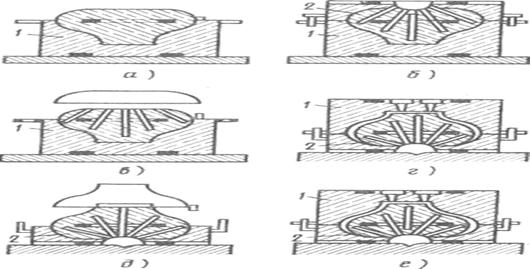

Рисунок 18. Схема формовки по модели с перекидным

«болваном»:а - формовка нижней полуформы / и «болвана»

2; б –формовка верхней полу­формы; в - съем верхней полуформы

и верхней части моделей; г - сборка полу­форм

и кантовка их на 180°; д - съем нижней полуформы

и нижней части модели; е - сборка полуформ

Рисунок 19 Схема уплотнения формовочной смеси дифференциальным прессованием: 1- масло; 2 - колодка плунжера; 3 - на­полнительная рамка; 4 - опока; 5 -модель


где Рv1 - плотность разрыхления смеси до уплотнения; Руа - плотность смеси после уплотнения; коэффициент а всегда больше 1 и колеблется от 1,3 до 2,4.

2.1. Уплотнение трамбованием.

Рисунок.20 Схемы уплотнения формовочной смеси импульсным способом: а - сжатым воздухом; б - ударом плиты; 1- модельная плита; 2 - венты; 3 - рам­ка; 4 - уплотнения; 5 - головка; 6 - уплотняющая плита; 7 — опока
Выполняется ручными набойками» трамбовками, пневмотрамбовками при ручной формовке в индивидуальном, мелкосе­рийном производстве в цехах с малой механизацией. При этом формовочную смесь засыпают и уплотняют послойно толщиной 80-120 мм, начиная уплотнение у опоки вокруг модели, постепенно приближаясь к модели. Плотность каждого слоя непосредственно под трамбовкой наибольшая. По мере удаления к модели снижает­ся. Ручное уплотнение трамбовками обеспечивает наиболее благоприятный характер распределения плотности по высоте опоки: максимальная у поверхности модели, чтобы противостоять давлению залитого металла и снижающаяся по мере удаления от модели, и минимальная на поверхности опоки, что хорошо для отвода газов.



Рисунок19. Схемы уплотнения формовочной смеси импульсным способом: а - сжатым воздухом; б -ударом плиты; 1- модельная плита; 2 - венты; 3- рам­ка; 4 - уплотнения; 5 -головка; 6- уплотняющая плита; 7 - опока





2.2. Уплотнение прессованием

Способ применяется для изготовления форм особенно в массовом производстве на автоматических линиях. Возможно применение нижнего и верхнего прессования.

При нижнем прессовании обеспечивается благоприятный характер распределения плотности по высоте опоки – максимальная плотность у поверхности модели со снижением по мере уда­ления от модели и минимальная у поверхности опоки,

Удельное давление прессования обычно составляет 0,6-0,7 МПа

Прессование при повышенном удельном давлении выше 1 МПа в исключительных случаях - 2,0 МПа. Более высокое удельное давление применяется редко, так как приводит к повышенному расходу электроэнергии, увеличению массы машин, не давая технических и технологических преимуществ.

Однако на степень уплотнения формы оказывает влияние модель. Чем выше модель, тем пространство над моделью будет уплотнено больше, чем между опокой и моделью.

Применение вибрации при прессовании повышает текучесть смеси, происходит разрушение арок в смеси, уменьшается внутреннее трение между песчинками и трение об оснастку.

2.3. Уплотнение встряхиванием

При встряхивании для уплотнения используется кинетиче­ская энергия падающей формовочной смеси. Модельная плита с моделью, опокой и смесью подвижным столом 1 с помощью сжа­того воздуха поднимается на 50-80 мм, а затем падает на станину2 машины.

Рисунок 22.Схемы уплотнения формовочной смеси: стол с модельно-опочной оснаст­кой; 2 - цилиндр стола; 3 -прессовый цилиндр


Энергия встряхива­ния Е, где m-масса смеси; V- скорость паде­ния стола; Z-высота падения стола;

g-ускорение свободного падения.

Е = m*V 2 /2 = m*2g*Z = m*g*Z

Под действием этой энергия наибольшее уплотнение у модельной плиты, так как здесь наибольшая масса, в вышерасположенных слоях смеси уплотнение меньше. На периферии опоки смесь слабо уплотняется, так как ее масса очень мала. Характер распределения плотности смеси бла­гоприятный. Максимальная, у поверхности модели. Постепенно снижающаяся к периферии опоки, что обеспечивает хорошую газопроницаемость формы и удаление газов из нее. Вся работа уплотнения будет равна:

А = h*m*q*Z*n

где А-работа, Дж; h-коэффициент использования энергии, зави­сит от конструкции машины, износа ее, смазки и др., равен 0,3-0.7; m- масса смеси, кг; z - высота подъема стола, м; n -число ударов.

Низкие опоки (менее 150 мм) формовать встряхиванием не рационально, гак как верхние слои очень слабо уплотняются; при­меняется встряхивание с подпрессовкой. Подпрессовку использу­ют для опок размером в свету до 1800-1200 мм; для более круп­ных - уплотнение верхних слоев смеси пневмотрамбовками, так как подпрессовочный механизм получается громоздким.

Подпрессовка особенно необходима при уплотнении встряхиванием опок с моделями, имеющими высокие вертикаль­ные стенки, так как поток смеси, подобно жидкости, при движении огибает верхние острые кромки модели, образуя слабо уплотнен­ные места.

2.4. Пескометный способ уплотнения

Основан на том, что порция формовочной смеси, разгоняется в
пескометной головке лопаткой, находящейся на центробежном
колесе, сидящем на валу, На ло­патку смесь подается транспортером. Под действием центробежной силы
порция смеси получает ускорение и на конце лопатки разгоняется до радиальной скорости, окружной скорости, которые складываются и дают результирующую скорость. Смесь из головки выбрасывается со скоростью 30-40 м/с перпендикулярно модельной плите. Для заполнения объема формы необходимо порций, а работа уплотнения составит:

А =h*V2*mi/2, где m- порция смеси, V- скорость, h-коэф, уплотнения Так как масса смеси формы, то с учетом коэффициента потерь смеси при уплотнении h=1,1-1,5 (нижний предел для крупных форм, верхний для малых) работа уплотнения будет: А=h*V2*m/2

Уплотнение имеет тот же вид, что и для уплотнения встря­хиванием. Разница в том, что при встряхивании масса смеси велика, а скорость мала, а при пескометном способе наоборот, ско­рость велика, а масса порции мала,

Характер распределения плотности смеси по высоте опоки практически равномерный, Способ применяется в основном для уплотнения средних и крупных форм в единичном и мелкосерийном производстве

2.5. Пескодувный способ уплотнения

Метод основан на том, что смеси придается скорость по­током сжатого воздуха, а кинетическая энергия смеси использует­ся для ее уплотнения. На рис.11 представлена схема работы пес­кодувной машины. Сжатый воздух под давлением 0,5-0,7 МПа (5-7 атм), попадая в резервуар 1 со смесью через отверстия 2 надув­ной плиты, выбрасывает ее в опеку (стержневой ящик) 3 и уплот­няет. Формовочная смесь может переноситься потоком воздуха непрямолинейно и заполнять полости сложной конфигурации. От­работанный воздух уходит через щели (венты) 4. Условиями для качественного заполнения формы является высокая разность дав­лений РГР2 в машине и оснастке, хорошая текучесть и газопрони­цаемость смеси. Смеси применяются с органическими связующи­ми главным образом масляными. Вязкие смеси на основе глин непригодны, жидкостекольные смеси применяют ограниченно, так как они налипают на рабочие органы машины. Длительность за­полнении стержневых ящиков в зависимости от их объема достигает 15с.

Размер и число вдувных отверстий и вент зависит от свойств смеси и конфигурации стержня, Чем сложнее конфигурация стержня, тем больше вент, особенно в зонах, удаленных от вдуваемого потока смеси.

Если прочность смеси на сжатие во влажном состоянии менее 0,01 МПа; то диаметр вдувных отверстий 10-12 мм, если более 0,01 МПа - то 15-25 мм; общая площадь вент принимается рав­ной 0,3-0:7 площади вдувных отверстий. Каждое вдувное отверстие обслуживает 60-80 см поверхности стержня.

2.6. Пескострельный способ уплотнения

Рисунок 24. Стационарный пескомет: 1- тумба; 2 - большой рукав; 3 -малый рукав; 4 - метательная головка; 5 - лен­точный конвейер
При пескострельном процессе формовочная смесь поступает в резер­вуар, образованный внутренним цилиндром пескострельной голов­ки, вся боковая поверхность которого имеет большое количество щелей шириной О,3 мм. Сжатый воздух под давлением О.6-0,7 МПа через быстродействующей клапан поступает а рабочее пространство между цилиндрами. Давление в резервуаре резче повышается, воздух оттесняет через щели смесь от стенок ци­линдра и, действуя ударно на столб смеси, выдавливает его через сопло в полость ящика. Воздух. проходя через щели. умень­шает трение смеси о боковые стенки цилиндра, что почти не из­нашивает его и позволяет приме­нять малотекущие смеси с высокой прочностью при сжатии во влаж­ном состоянии. Сжатый воздух почти не разрыхляет смесь, прохо­дит через нее лишь в незначитель­ной мере и действует главным образом, как прессующий фактор. Процесс длится доли секунды. Отработанный воздух удаляется в основном через венты надувной плиты. Расход сжатого воздуха значительно меньше, чем при пес­кодувном методе. Количество вент в стержневом ящике небольшое. Они необходимы в основном для выхода воздуха из полости ящика. Уплотнение смеси по высоте опоки (стержневого ящика) равномерное.

3. ЖИДКИЕ САМОТВЕРДЕЮЩИЕ СМЕСИ ДЛЯ ИЗГОТОВЛЕНИЯ ФОРМ И СТЕРЖНЕЙ

Почти все известные способы изготовления песчаных форм и стерж­ней основаны на применении принципа уплотнения смесей и чаще всего в единичном и мелкосерийном производстве базируются на использова­нии встряхивающих машин и пескометов.

Развитие этого процесса за последние годы шло по пути увеличе­ния мощности встряхивающих машин, применения новых методов уплотне­ния смеси прессованием, вибропрессованием и др. Однако объем руч­ных работ при этом остается большим и особенно велика доля ручно­го труда при почвенной и кессонной формовке крупных отливок.

Совершенно новые перспективы для решения задачи коренной меха­низации процессов изготовления форм и стержней в единичном и мелко­серийном производстве открываются при применении жидких самотвердеющих смесей.

Жидкие самотвердеющие смеси, как следует из их на звания, имеют свойства жидкости, представляют собой тестообразную массу» позво­ляющую получать формы и стержни свободной заливкой ее, и способны самозатвердевать на воздухе в заданное время.

Иногда эти смести называют наливными, псевдожидкими, жидкоподвижными.

При использовании ЖСС исключается трудоемкое ручное или машин­ное уплотнение смеси, а процесс изготовления форм и стержней сво­дится к простой операции заливки жидкой смеси в опоку на модель или в стержневой ящик.

а – чертёж отливки; б – деревянная модель; в – модель отливки, заформованная в

нижнюю полу-опоку (установлена модель литниковой системы); г – разъёмный

стержневой ящик; д – изготовленный стержень; е – две полуформы с извлечёнными

полу-моделями и установленным стержнем; ж – собранная форма; з – отливка.

1;5 – стержневые знаки; 2 – литник; 3,4 – полу-опоки; 6 – стержень

Важное свойство жидкой смеси – самозатвердевание на воздухе – в свою очередь дает возможность отказаться от тепловой сушки форм и стержней (при применении самовысыхающих красок) или ограничиться кратковременной подсушкой водных красок. Все это вместе взятое поз­воляет в несколько раз повысить производительность труда. Сущест­венно упростить средства механизации, открывает возможность для широкой комплексной механизации и автоматизации процессов изготовления формы и стержней в цехах с единичным и мелкосерийным характе­ром производства отливок из чугуна, стали, цветных сплавов массой от нескольких десятков килограмм до нескольких десятков тонн.

3.1. Общие представления о механизме формирования

текучести жидких смесей

Сухой кварцевый песок обладает высокой текучестью, или сыпу­честью, что определяется силами трения между отдельными зернами песка, иди коэффициентом внутреннего трения. При неоднородном зер­новом составе и неправильной форме зерен на сыпучесть сухой песча­ной смеси существенное влияние оказывает шероховатость и углова­тость зерен, так называемое зубообразное зацепление отдельных частиц смеси при контакте друг с другом.

Чистый кварц SiO2 легко смачивается водой. Но при небольшом ко­личестве влаги толщина образующейся водной пленки по сравнению с размерами зерен очень мала, и составляет около 5-10 см. Водная пленка такой толщины не может сгладить влияние шероховатости зерен на текучесть смеси. Из-за действия сил поверхностного натяжения образовавшиеся пленки увеличивают силы сцеп­ления между твердыми частица­ми в точках их контакта, что приводит к ухудшению текучести. И лишь при значительном обводнении смеси по мере ее приближения к двухфазной системе песок - вода теку­честь начинает повышаться, но этот путь не приемлем для ли­тейных форм.

Введение в трехфазную систему «песок - водный раст­вор связующего -воздух» поверхностно-активных веществ (ПАВ) существенным образом изменяет ее физические свойст­ва. Молекулы ПАВ адсорбируются на поверхности раздела раствор-воздух, сильно снижая поверхностное натяжение раствора. Наряду с этим ПАВ адсорбируются также на твердых поверхностях раздела, при­давая им гидрофобизующие свойства.

Одновременно резкое снижение поверхностного натяжения жидкой фазы приводит к частичному образований пены и воздухововлечению в смесь при ее приготовлении. Поэтому для пенообразующих ПАВ теку­честь будет улучшаться также за счет дополнительного воздухововлечения. Возникшие при перемешивании смеси пузырьки пены, располага­ясь между зернами песка разобщают их, снижая тем самым трение между песчинками, сводя до минимума влияние шероховатости и "зубообразного" зацепления и облегчая скольжение песчинок относи­тельно друг друга. Для перевода формовочных смесей в жидкое состоя­ние необходимо применять ПАВ с высокой пенообразующей способностью, вызывающей в процессе перемешивания смеси интенсивное воздухововлечение.

3.2. Исходные материалы и их характеристика

Для приготовления ЖСС в принципе необходимы:

· наполнитель - огнеупорный формовочный песок (кварцевый, магне­зитовый, хромомагнезитовый, оливиновый, цирконовый и др);

· отвердитель (феррохромовый шпак, нефелиновый шлам и др.);

· связующее (жидкое стекло, лигносульфонаты сульфитно-дрожжевой бражки (СДБ), смолы и др.);

· пенообразователь (контакт Петрова, ДС-РАС, мылонафт и др.);

· добавки для обеспечения необходимых технологических и физико-механических свойств смеси.

В настоящее время в России и за рубежом разработано большое количество составов ВСС, из которых наиболее широко применяемые можно свести к следующим:

· самотвердеющие композиции на основе жидкого стекла;

· самотвердеющие композиции на основе лигносульфонатов СДБ;

· ЖСС с синтетическими смолами;

· жидкие цементные смеси.

ЖСС применяются широко для изготовления средних и крупных отливок в единичном и мелкосерийном производстве. Часто при изготовле­нии крупных отливок ЖСС попользуется в качестве облицовочной смеси при изготовлении форм, а наполнительная смесь песчано-глинистая с уплотнением пескометами. Предел прочности затвердевшей смеси при сжатии для стержней и форм средней сложности перед заливкой металлом должен быть не ниже 0,6-0,7 МПа (6-7 кгс/см2), при извлечении модели из форм - не ниже 0,08-0,1 МПа (0,8-1,0 кгс/см2, при извлечении стержня из ящика - не менее 0,10-0,15 МПа (1,3-1,5 кгс/см2). Время затвердевания смеси до раскрытия ящика или извлечения модели из форм не должны превышать 40-60 мин.

Минимально допустимая живучесть смеси (условно характеризуемая устойчивостью пены), необходимая для разливки смеси в ящики или формы, установки каркасов, должна составлять 2-3 мин.Вполне понятно, что приведены лишь минимально допустимые пока­затели прочности, без ограничения верхнего предела. Вместе с тем для смесей

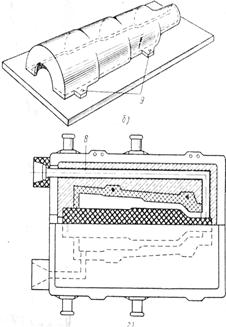

Технология получения форм рис 27 из химически затвердевающих оболочек заключается в том, что изготовляют только одну полумодель, смонтированную на модельной плите 4. Для продувки облицовочного слоя углекислым газом в стенках модели предусмотрены штуцер 1 и отверстия 5.

На модельную плиту 4 устанавливают рамку 3 и металличе­ский каркас оболочки, модель обкладывают облицовочной смесью на жидком стекле, которую затем продувают через штуцер 1 углекислым газом. После затвердевания нижней оболочки 2 рамку снимают, а на модельную плиту ставят нижнюю опоку, которую набивают наполнительной смесью при помощи песко­мета. При этом устанавливают на плиту керамику для выпол­нения литниковой системы 8. Нижнюю полуформу 7 с оболочкой снимают и переворачивают, а на модельную плиту вновь кладут рамку, формуют и продувают верхнюю оболочку. Затем верхнюю оболочку снимают (за каркас) с модели и устанавливают на нижнюю полуформу, уложив в полуформу перед этим стержень 6. На нижнюю опоку ставят верхнюю и набивают при помощи пескомета. Точность установки оболочек обеспечивается штыря­ми, для которых выполняют отверстия 9 в выступах оболочки. Внутреннюю поверхность оболочек до сборки окрашивают и под­сушивают горелками. Далее форму скрепляют и поворачивают для вертикальной заливки.

-

на основе неорганических связующих, таких, как жидкое стекло, верхний предел прочности требует уточнения, так как чрезмерная прочность смеси ухудшает, выбивку и податливость. Поэтому максималь­ную прочность ЖСС на жидком стекле следует ограничить величиной 1,2-1,3 МПа (12-13 кгс/см2).

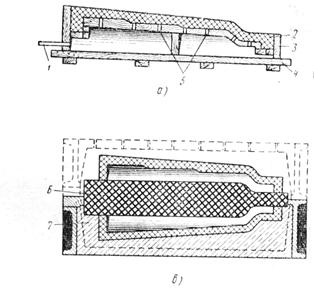

Рисунок 27 Изготовление оболочковой формы для чугунной отливки цилиндраа- изготовление оболочки, б- оболочка, снятая с модели, в- положение перед набивкой верхней опоки, г- оболочковая форма, подготовленная к заливке

Наполнители. Для приготовления ЖСС рекомендуются кварцевые пески класса 1К и 2К групп 016, 02, 0315 и 04. Большинст­во заводов в составах ЖСС применяют песок марки 02. Содержащаяся в песке глина ухудшает текучесть смесей и требует повышенного рас­хода жидкой композиции. Поэтому предельно допустимым содержанием глинистой составляющей в песке следует считать 2%. Если позволяют возможности, то предпочтение следует отдать обогащенным кварцевым пескам с содержанием глины до 1%.

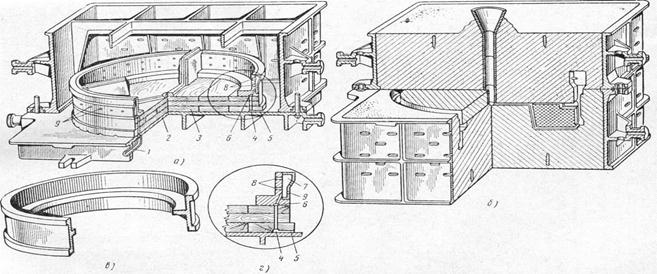

Рисунок 27 Изготовление тормозного стального шкива нефтебуровой установки с продувкой углекислым газом через модель

На рис. 28 показано изготовление формы стального тормоз­ного шкива нефтебуровой установки с продувкой углекислым газом через модель Форму изготавливают по модели, размещаемой в нижней опоке. При выполнении нижней полуформы применяют химиче­ски затвердевающую смесь с продувкой формы углекислым га­зом через модель 3 до ее извлечения. Для этой цели модельный комплект снабжен газопроводящими каналами. По трубе / угле­кислый газ поступает через металлическую модельную плиту 2 в нижний 4 и верхний 6 коллекторы модели. Из нижнего коллек­тора газ по отверстиям 5 (сечением 3x3 мм), расположенным в модели по окружности с шагом 100 мм, поступает к облицовоч­ному слою нижней части формы. Из верхнего коллектора через полость в отъемной части 7 по каналам 8 я 9 газ поступает к облицовочному слою верхней части формы. Расплав подводится в нижнюю часть отливки под стержень.

Жидкие смеси могут быть приготовлены не только на основе кварцевого песка, но и на других огнеупорных материалах: магнезите, хромомагнезите, оливине и др. При этом важно, чтобы применяемый огнеупорный наполнитель по гранулометрии приближался к кварцевому песку.

Отвердители. Для получения жидкий смесей с необходи­мыми прочностными и технологическими свойствами феррохромовый шлак должен удовлетворять следующим требованиям: содержание СаО - не ме­нее 48%; влажность шлака не более 1,5 %, удельная поверхность не ниже 1800-2000 см2/г. Шлак не должен содержать посторонних при­месей - корольков металла, кусков неразложившегося шлака и др.; на заводе-поставщике или потребителе шлак должен быть просеян через сито с ячейкой менее 0,5 мм. Транспортировка и хранение шлака долж­ны исключать возможность его увлажнения, с повышением влажности активность шлака снижается.

Основой феррохромового шлака является двухкальциевый силикат 2СаО×SiО2 (70%), наличие которого способствует саморассыпанию шлака, не требует дополнительного размола перед употреблением. Актив­ность шлака тем больше, чем выше удельная поверхность.

Большое количество двухкальциевого силиката содержится в само­рассыпающихся шлаках феррохромового производства, электропечных, мартеновских и доменных шлаках. Степень рассыпаемости электропечных, мартеновских, доменных шлаков и, соответственно, их активность различны, что осложняет получение ЖСС со стабильными свойствами. Так, саморассыпающиеся доменные шлаки в исходном состоянии имеют удельную поверхность 600-1000 см2/г и твердеют с жидким стеклом очень медленное (2,5-3.5 ч.) После помола шлака до удельной по­верхности 4000-5500 см2/г активность его существенно возрастает и время твердения сокращается до 45-60 мин. Поэтому предварительная подготовка шлаков позволяет применять их в качестве отвердителей для ЖСС.

Нефелиновый шлам представляет собой побочный продукт производ­ства Глинозема из нефелиновых руд. По минералогическому составу не­фелиновый шлам содержит 80-85% b-2СаО×SiO2. Содержание СаО в нефе­линовом шламе - не менее 53%. Поставляется шлам глиноземными заво­дами в тонкоразмолотом виде с удельной поверхностью 7500-8500 см2/г. Сырьевые ресурсы нефелинового шлама практически не ограничены.

Требования к влажности, транспортировке и хранению шлама такие же, как и требования к феррохромовому шлаку.

Пенообразователи. Для перевода смесей в жидкое состояние в наливных самотвердеющих смесях (НСС) применяют пенообразующие добавки, представляющие собой органические кислоты, сульфокислоты или соли этих кислот, при взаимодействии которых с жидким стеклом образуются натриевые соли - мыла, обеспечивающие равномер­ное и быстрое смачивание зерен песка и образование пены.

Наиболее широкое применение получили следующие пенообразовате­ли: контакт черный нейтрализованный рафинированный (КЧНР), детер­гент советский рафинированный алкиларилсульфонат (ДС-РАС или паста РАС), контакт Петрова, нефтяное ростовое вещество (НРВ), сульфонол НП-1, КБЖ и другие, которые применяются в самостоятельном виде или в сочетании с мылонафтом (табл. 1.1).

КЧНР (ТУ38-3022-74) - маловязкая жидкость от темно-коричневого до черного цвета, представляет собой водный раствор кислого гудро­на, нейтрализованного и рафинированного от масел, смол и сульфата натрия, обеспечивает устойчивость пены в смесях в течение 6-8 мин.

ДС-РАС (ТУ38-10764-75) - жидкость от желтого до коричневого цвета, получают при сульфонировании керосинового или газойлевого дистиллята нефти. Реакция нейтральная или слабощелочная. Содержа­ние сульфокислот не менее 45%, сульфата натрия - не более 5%. Плотность при 20°С Ц20-П50 кг/м3, температура застывания 15-30°С. Пе­ред использованием жидкость нужно хорошо перемешать.

Таблица 3.1 –Физико-химическая характеристика мылонафта

Характеристика Показатели
1-го сорта 2-го сорта
Внешний вид Мазеобразное вещество от соломенно-желтого до светло-корич­невого цвета Мазеобразное вещество от соломенно-желтого до черного цвета
Содержание нефтяных сульфокислот, %, не менее
Содержание не омыляемых веществ в рас­чете на органическую часть, %, не бо­лее
Кислотное число в миллиграммах на I г нефтяных кислот не менее
Содержание минеральных солей, %, не более
В том числе содержание хлоридов, %, не более

Контакт Петрова (ОСТ36.01116-76) - маловязкая жидкость от корич­невого до черного цвета плотностью 900-1110 кг/м3. Содержание сульфокислот в керосиновом контакте Петрова 55%, в газойлевом – 50%. Растворяется в воде в неограниченных количествах, не горюч, на взры­воопасен, слабо токсичен. Контакт Петрова имеет кислую реакцию и пе­ред употреблением его необходимо нейтрализовать водным раствором ед­кого натра. Бели же контакт Петрова предварительно подвергается обезмасливанию, его можно вводить в смесь без нейтрализации.

НРВ - водный раствор натриевых солей нафтеновых кислот» Содержа­ние нафтеновых кислот в продукте 39-42%, содержание не омыляемых (ке­росин, дизельное топливо) - не более 101, кислотное число 200-300 мг КОН/г, реакция НРВ - слабощелочная. Применяют в качестве ПАВ при изготовлении НСС.

3.3. ЖСС с жидким стеклом

ЖСС с жидким стеклом являются одним из самых распространенных и широко применяемых. В качестве огнеупорного наполнители широко применяется кварцевый песок с содержанием глины до 1%, а также при­готавливаются смеси на основе других огнеупорных материалов: хромо­магнезите, оливине, цирконе и др. Температура песка £ 30°С. Жидкое стекло применяется содовое с модулем 2,6-2,9, плотностью 1,47-1,50 г/см3.

Магнитная обработка жидкого стекла полем промышленной часто­ты увеличивает прочность смесей на сжатие на 20-25% /2/.

В качестве пенообразователя чаще всего применяется ДС-РАС или контакт Петрова, а в качестве отвердителя - феррохромовый шлак, нефелиновый голам, кремнефтористоводородная кислота (8%-ный раствор H2SiF6).

Приведем примерные составы и свойства ЖСС на жидком стекле (табл.3.1.)

Таблица 3.2 – Состав смесей

  Смесь 1, масс. ч. Смесь 2, масс. ч.
Кварцевый песок 95-97 95-97
Феррохромовый шлак, Sуд=2000-2500 см/г 3-5 -
Нефелиновый шлам, Sуд=7000-8000 см/г - -
Пак древесный 0,6-0,7 0,6-0,7
ИТОГО
Жидкое стекло М=2,6-2,9; r=1,47-1,5 г/см3   6-7   3,5-4,5
Вода 1,5-2,0 1,5-2,0
Пенообразователь: Контакт Петрова Мылонафт ДС-РАС   0,5 0-0,15 -   - - 0,1-0,15   0,5 0-0,15 -   - - 0,1-0,15


Таблица 3.3 – Свойства смесей

Прочность при сжатии, МПа, через -
1 час 0,25-0,55 0,2-0,35
3 часа 0,5-0,85 0,5-0,65
24 часа 0,8-1,3 0,7-1,25
Газопроницаемость через:
1 час 200-250 70-80 200-250 70-80
24 часа 400-500 300-500 400-500 400-500
Устойчивость пены, мин 3-20 3-5

Особенность приготовления смесей состоит в том, что вначале отдельно готовятся сухие и жидкие композиции. Подвижность ЖСС определяется процессом пенообразования при ее перемешивании, по этому смесители должны обеспечивать не только хорошее перемешивание, но и достаточно интенсивное вовлечение в смесь воздуха. Обычные смесеприготовительные бегуны практически не пригодны для полу­чения жидких смесей. В этом случае использует лопастные смесители Периодического и непрерывного действия с горизонтальной осью вра­щения, конструкция которого создает благоприятные условия для во­влечения в смесь воздуха и перевода ее в подвижное состояние.

Установка для приготовления жидко! композиции может быть лопа­стной или с насосом.

Порядок загрузки составляющих при приготовлении жидкой компози­ции предпочтительно следующий:

жидкое стекло;

пенообразователь (например ДС-РАС);

керосин;

вода;

мылонафт.

Время перемешивания > 20 мин.

Керосин вводится при завышенной устойчивости пены или пенообразующей способности ДС-РАС.

Мылонафт вводится при заниженной устойчивости пены и пенообразующей способности, а также при пониженной плотности ДС-РАС.

При приготовлении смеси в смеситель вначале загружаются сухие составляющие в следующей последовательности:

кварцевый песок;

феррохромовый шлак;

древесный пек и другие технологические добавки.

Сухие составляющие перемешиваются 90-100 с (или 140-150 с после начала цикла).

Вводится жидкая композиция и перемешивается с сухими составля­ющими 140-150 с.

Общий цикл изготовления смеси 5-6 мин.

Отличительной особенностью ЖСС с нефелиновым шламом является большая дисперсность шлама и его высокая активность. Поэтому со­держание нефелинового шлама в смеси можно ограничить 3%, а коли­чество жидкого стекла 3.5-4,5%.

Преимущество этой смеси по сравнению со смесью на феррохромовом шлаке - низкое содержание жидкого стекла, что резко улучшает выбивку смесей из отливок. Недостаток смеси - ограниченная живу­честь (устойчивость пены не более 3-5 мин), в то время как в жидких смесях с феррохромовым шлаком это свойство можно регулировать в большом диапазоне, изменяя, например, соотношение между контак­том Петрова и мылонафтом.

3.4. ЖСС на основе лигносульфонатов СДБ

Лигносульфонаты СДБ - одни из самых дешевых и не дефицитных свя­зующих материалов в литейном производстве. Главной составной частью СДБ являются соли лигносульфоновых кислот.

Широко известен способ получения твердеющих структур на основе лигносульфонатов за счет применения солей высоковалентных металлов, являющихся сильными окислителями, в частности соединений шестива­лентного хрома. При взаимодействии таких соединений с лигносульфонатами происходит образование водонерастворимого геля. На основе этого взаимодействия разработаны ЖСС с лигносулъфонатами СДБ, отверждаемые хромовым ангидридом или бихроматом натрия.

Эти смеси имеют два недостатка. Во-первых, хромовый ангидрид и другие соединения шестивалентного хрома токсичны, и при работе о ними необходимо принимать специальные меры предосторожности. Кро­ме того, этот отвердитель слишком дорог, а надсернокислый аммоний очень дефицитен.

Во-вторых, жидкие смеси после затвердевания почти не имеют газопроницаемости. Она восстанавливается только после тепловой сушки. Удалось получить газопроницаемые смеси при использовании пенообра­зователя КЧНР или введением в смесь специальных добавок.

Одним из решений проблемы является уменьшение содержания в сме­сях хромового ангидрида путем частичной замены его медным купоро­сом в составе комплексного отвердителя с применением поверхностно-активного вещества КЧНР. Газопроницаемость смеси восстанавливается в течение 2 ч. устраняется сушка форм и стержней. Примерный состав смеси приводится ниже (табл.):

Таблица 3.3 – Состав смеси

  Смесь 1, масс. ч. Смесь 2, масс. ч.
Кварцевый песок КО315-КО2А
Терморегенерат -
Жидкая композиция (сверх 100%)
Комплексный отвердитель (сверх 100%) 1,1 1,1

Таблица 3.4 – Состав жидкой композиции, %

  Смесь 1, масс. ч. Смесь 2, масс. ч.
СДБ, разведенная водой до плотности 1190 кг/м3 (для форм) или 1195 кг/м3 (для стержней) 92-90 84-82
КЧНР 8-10 16-18

Таблица 3.5 – Состав комплексного отвердителя, %

  Смесь 1, масс. ч. Смесь 2, масс. ч.
Хромовый ангидрид
Медный купорос
Вода
Плотность комплексного отвердителя, кг/м3

Таблица 3.6 – Свойства смеси

  Смесь 1, масс. ч. Смесь 2, масс. ч.
Влажность смеси, % 3,5-4 4-5
Прочность на сжатие через 4 ч., МПа 0,5-0,7 0,4-0,6
Текучесть по пластомеру, мм 45-65 50-70
Газопроницаемость через 4 ч, ед.
Общая продолжительность изготовления смеси, мин 4-5 4-5

Физико-механические свойства в сочетании с хорошей податли­востью смеси позволяют получать глубокие формы сложной конфигура­ции. Выбиваемость смеси на техническом лигносульфонате превосходит аналогичный показатель смоляных и жидко-стекольных смесей.

3.5. Свойства ЖСС

Наиболее характерные свойства ЖСС: текучесть, живучесть, проч­ность, продолжительность твердения, гидравлические свойства и выбиваемость.

Свойства смесей условно можно разделить на две группы:

свойства при нормальных температурах;

свойства при высоких температурах.

К первой группе свойств относятся текучесть, живучесть, газо­проницаемость и взаимосвязь основных свойств между собой.

Вторая группа свойств включает газовый режим, прочность смесей
при нагревании и после охлаждения, в том числе свойства, определя­ющие выбиваемость смеси, ее податливость и деформацию.

Рассмотрим основные свойства смеси.

Текучесть. Под текучестью формовочных смесей в обще­принятом понимании подразумевают их способность перемещаться под действием внешних сил или собственного веса и воспроизводить кон­фигурацию стержневого ящика или модели.

Применительно к ЖСС термин текучесть приобретает более точный физический смысл. Здесь текучесть проявляется как самостоятельный фактор формирования стержня и формы, когда смесь действительно может течь под воздействием собственного веса, свободно заполняя полость стержневого ящика или воспроизводя конфигурацию модели без каких-либо механических усилий. Высокая текучесть ЖСС позволяет полностью отказаться от уплотнения смеси при формовке.

Для не жидкой формовочной смеси, представляющая собой пористую систему, в соответствии с законом Кулона сопротивление сдвигу (tсв, МПа) обусловлено действием сил трения и сцепления между частицами смеси:

tед= Рн ×tgj+С’ (1)

где Рн - нормальное напряжение, МПа (кгс/см2); j - угол внутреннего трения; tgj- коэффициент внутреннего трения; С’ - сцепление на единицу площади, МПа (кгс/см2).

Для сухого песка силы сцепления практически равны нулю (С’=0) и уравнение (I) принимает вид

tед= Рн ×tgj (2)

В жидких смесях вследствие разобщения твердых частиц смеси пу­зырьками пены силы внутреннего трения и сцепления снижаются до ми­нимума. В этом случае коэффициент внутреннего трения смеси может характеризоваться ее вязкостью h, а силы сцепления - предельным напряжением сдвига q и уравнение (I) превращается в уравнение Шведова-Бингама

tед= Рн ×h+q

Рисунок 28 – влияние продолжительности перемешивания смеси на предельное напряжения сдвига q и объем воздухововлечения V

ЖСС является типичной вязкопластичной системой, для которой характерно наличие предельного напряжения сдвига. С увеличением ин­тенсивности и продолжительности перемешивания текучесть смеси повы­шается (предельное напряжение сдвига па­дает), а объем воздухововлечения возрас­тает, причем эти две характеристики меж­ду собой тесно связаны: чем больше воздухововлечение, тем выше текучесть (рис.29).

Предельно возможная продолжитель­ность перемешивания смеси в смесителях после ввода жидкой композиции определя­ется активностью отвердителя. Для шлаков средней активности она не должна превы­шать 5-6 мин.

Текучесть смеси с увеличением расхо­да жидкой композиции непрерывно возрас­тает; предельное напряжение сдвига сни­жается.

Текучесть смесей после приготовления непрерывно снижается, что связано с непрерывным разрушением пены.

Живучесть. Под живучестью формовочной смеси понимают время сохранения смесью свойств формуемости.

Для ЖСС живучесть характеризуется временем, в течение которого смесь сохраняет свойство подвижности или текучести и с ней можно
осуществлять различные технологические операции – транспортировку, разлив, установку каркасов и др.

Живучесть ЖСС определяется двумя важными характеристиками - устойчивостью пены и индукционным периодом твердения. Если индукци­онный период больше периода устойчивости пены, регулировать живучесть можно, изменяя устойчивость пены. Если же индукционный период мень­ше устойчивости пены, живучесть может быть увеличена за счет замед­ления твердости смеси.

Газопроницаемость. Газопроницаемость ЖСС отли­чается от известных формовочных смесей тем, что изменяется во вре­мени (сразу после заливки в форму или стержневой ящик равна нулю и увеличивается со временем) и даже для одной и той же смеси может колебаться в широких пределах. Она зависит от следующих факторов:

режима перемешивания и, соответственно, от объема воздухо-вовлечения;

вида и состава пенообразователя;

устойчивости пены и скорости твердения;

структуры наполнителя;

температуры воздуха.

Из перечисленных факторов наиболее сильное влияние на газопро­ницаемость оказывают вид и состав пенообразователя, а также темпе­ратура окружающей среды. При температуре 5-100С она близка к нулю, и лишь при 30-35°С достаточно высока. При нагреве смеси быстрое восстановление газопроницаемости начинается при температуре 60-800С и более полное восстановление наступает при 100%, а для смесей с низкой начальной газопроницаемостью - при нагреве до 140-150°С. Это важно учитывать при выборе режима подсушки стержней или кра­сок при низкой исходной газопроницаемости смеси. Для восстановле­ния газопроницаемости центральная зона стержня должна прогреться до 80-100°С.

Газопроницаемость ЖСС при пониженных и средних температурах можно значительно повысить при дополнительном введении в смесь пеногасителей: НЧК, минерального масла, керосина.

В настоящее время содержание масел и в ДС-РАС и в контакте Петрова колеблется в значительных пределах, из-за чего пенообразующая способность их также сильно колеблется, что затрудняет по­лучение ЖСС со стабильными технологическими характеристиками.

Газопроницаемость ЖСС с СДБ ниже, чем с жидким стеклом и с трудом поддается регулированию, что объясняется высокой вязкостью СДБ и большой эластичностью затвердевших пленок связующего, затрудня­ющих разрушение пены и восстановление газопроницаемости.

Выбиваемость. ЖСС на жидком стекле выбиваются значи­тельно легче жидкостекольных смесей, отверждаемых СО2, но все же она затруднительна, особенно при изготовлении стальных отливок. На вы­биваемость смеси оказывает влияние содержание в ней жидкого стекла и величина его модуля. Снижение количества жидкого стекла в смеси на 1% уменьшает работу выбивки в области температур 1000-1200°С почти в 2 раза /3/. Поэтому содержание жидкого стекла в смеси не­обходимо снижать до минимально возможного уровня, исходя из требу­емых прочностных и технологических характеристик.

Повышение модуля стекла также заметно улучшает выбиваемость смесей, так, увеличение модуля с 2,7 до 3,0 снижает работу выбивки при 1200°С более чем в 2 раза. Кроме того, высокомодульное стекло позволяет получать более высокие прочностные характеристики. Поэтому, применяя высокомодульное стекло, можно дополнительно снизить его содержание в смеси и тем самым улучшить выбиваемость.

Тем не менее основные рекомендации по облегчению выбиваемости сводятся к введению в смесь самых разнообразных добавок органичес­кого и неорганического происхождения.

Из органических добавок для улучшения выбивки рекомендуются: черный и серебристый графит, кокс, древесный пек, каменный уголь, мазут, древесные опилки, гидрол (побочный продукт крахмалопаточного производства), фенольные смолы и др. Так как органические ве­щества выгорают при температуре ниже 800°С, то и эффективное влия­ние на выбиваемость оказывают при прогреве смеси до температуру не превышающих 800°С (главным образом при изготовлении отливок из чу­гуна и цветных сплавов).

При изготовлении стальных отливок углеродосодержащие добавки применять нежелательно, так как это приведет к науглероживанию по­верхности отливок; для улучшения выбивки рекомендуется применять неорганические вещества, содержащие окислы Аl, Сa, Mg, Ba и др.

Можно применять до 3% глины, но при этом несколько снижается те­кучесть и прочность смеси; лучше из глиноземистых добавок приме­нять Al(ОН)3, который не влияет на физико-механические свойства, существенно улучшает выбиваемость. Аналогично влияет на выбиваемость СаО, СаСО3, боксит, размолотый до 0,5-1,0 мм. Особенно благотворное влияние на выбиваемость оказывает гипс в количестве 1-2%, который вводят взамен соответствующего количества шлака или шлама. Гипс несколько снижает огнеупорность смесей, что может сказаться на чистоте поверхности отливок.

Широко распространен в последнее время способ изменения свойств жидкого стекла модифицированием поверхностно-активными веществами (ПАВ). Наибольший эффект наблюдается, когда модификаторы вводят в жидкое стекло в процессе его получения /5, 6/, что повышает проч­ность пленки, уменьшает поверхностное натяжение последовательно, улучшает смачивание. Это в конечном счете улучшает физико-механи­ческие свойства смеси, а значит, создает предпосылки для снижения дозы жидкого стекла в смесях, и, следовательно, сказывается на выбиваемости.

3.6. Технология изготовления форм

и стержней из ЖСС

Требования к оснастке. Модели и стержневые ящики могут быть изготовлены из различных материалов - дерева, ме­тала, пластмасс. ЖСС на жидком стекле имеет повышенную прилипаемость и хрупкость, поэтому при изготовлении оснастки необходимо предусматривать повышенные уклоны, тщательно выполнять галтели и отъемные части, уделять особое внимание качеству отделки поверх­ности.

При работе с жидкими смесями предпочтение следует отдавать вытряхным ящикам, отдельные элементы которых собираются в неразъ­емной деревянной коробке, что позволяет избежать поломок стержней при раскрытии ящиков.

Разделительные покрытия. Для устранения прилипаемости смеси к оснастке необходимо применять разовые или по­стоянные разделительные покрытия.

Из разовых разделительных покрытий рекомендуется применять водный раствор эмульсола в соотношении 1:1, раствор сулъфитно-дрожжевой бражки плотностью 1,15-1,20 г/см3, мазут с керосином (1:1) или мазут с керосином и серебристым графитом (1:1:0,5), машинное масло, водный раствор хлористого кальция, ДС-РАС и др.

Из полупостоянных покрытий лучшими являются химически стойкий лак ХСЛ на основе перхлорвиниловой смолы и полеуретановый лак УР-24.

После нанесения на оснастку лаков ХОД и полиуретанового требу­ется выдержка на воздухе для высыхания в течение пяти суток. При нагреве окрашенной оснастки до 80-100°С продолжительность сушки мо­жет быть сокращена до 5 ч. Число съемов без возобновления покрытий Можно подучить до 50-60.

Изготовление форм и стержней из ЖСС сводится к простой операции заливки смеси на модель, находящуюся в опоке, или в стержневой ящик. Смесь наливают с избытком для ком­пенсации возможной небольшой усадки; после начала твердения излишек смеси срезают и спустя 35-50 мин с момента заливки производят рас­крытие стержневых ящиков или извлечение моделей. Каркасы проставля­ют в стержневые ящики до заливки смеси или погружают в смесь сразу после заполнения.

Положение формы или стержневого ящика при заливке его смесью необходимо стремиться иметь таким, каким оно будет при заливке го­товой формы металлом, так как плотность затвердевшей смеси по высо­те неодинакова - снизу она максимальна, а сверху минимальна.

Во всех случаях, когда это возможно, стержни следует делать пустотелыми, применяя различные вставки и вкладыши. При изготовлении форм целесообразно пользоваться профильными опоками или жакета­ми, позволяющими снизить расход смеси до минимума и получить тонкостенные формы из ЖСС для крупных отливок. При этом не только сни­жается расход жидкой смеси, но также улучшается газовый режим и об­легчается выбивка смеси из отливок.

Средние и крупные формы могут изготавливаться двухслойными: жид­кой смесью типового состава на свежем песке заполняют опоку до покры­тия модели, остальную часть формы заливает жидкой наполнительной смесью на регенерате или с добавкой отработанной смеси при понижен­ном расходе жидкого стекла.

При изготовлении крупных стержней и форм допускается многократ­ная периодическая заливка смеси с интервалом, не превышающим устой­чивости пены. Для более качественного заполнения стержневых ящиков, особенно повышенной сложности, рекомендуется применять кратковремен­ную вибрацию, пока смесь находится в жидком состоянии, до уплотнять верхние слои смеси в опоке ручными или пневматическими трамбовками.

Стержни и формы из ЕСС обычно не нуждаются в тепловой сушке. Если же в качестве противопригарных покрытий пользуются водными красками, то стержни подсушивают 30-60 мин, иногда до 2 ч в зависи­мости от их размера и типа сушил.

В качестве противопригарных покрытий используются водные и са­мо-высыхающие краски.

Формы и стержни можно заливать металлом через несколько часов после изготовления.

При работе с жидкими смесями полностью устраняются такие не­благоприятные производственные факторы, как шум, вибрация, пыле-выделение. Газовыделение при заливке металлом форм из ХСС ниже, чем при заливке обычных форм.

4. САМОТВЕРДЕЮЩИЕ СМЕСИ НА ОСНОВЕ СИНТЕТИЧЕСКИХ СМ0Л

Процессы изготовления стержней и форм с отверждением в оснастке являются наиболее рациональным технологическим средством повы­шения точности и качества отливок, автоматизации процесса, сниже­ния трудоемкости и увеличения производительности труда. Они осно­ваны на применении смесей, характерных тем, что в качестве связу­ющего материала в их состав вводят искусственные (синтетические) смолы: мочевиноформальдегидные (карбамидные), фенолформальдегидные фурановые и др.

Синтетические смолы получают в результате конденсации фенола, анилина с формальдегидом и мочевины с формальдегидом.

Эти смолы по характеру твердения могут быть:

термопластичными, функциональные группы таких смол не способны к межмолекулярному взаимодействию, их твердение производят в присутствии катализаторов (отвердителей);

термореактивными, функциональные группы таких смол склонны к межмолекулярному взаимодействию, их твердение осу­ществляется без катализаторов, при этом ускорение процесса отверждения достигается тепловым воздействием.

Особенность термореактивных смол (например, ПК-104) в том, что при нагреве они сначала размягчаются (20-30 с), а затем вследствие химических процессов затвердевают необратимо (3-4 мин).

Преимущество синтетических смол как связующих по сравнению с маслами в том, что процесс твердения смесей протекает с большой скоростью, особенно при нагреве, с образованием прочной и эластич­ной пленки, что резко ускоряет процесс изготовления стержней и форм. Это позволяет легко автоматизировать процесс с отверждением в оснастке, что существенно повышает размерную точность, улучшает качество.

К числу недостатков песчано-смоляных смесей относят их токсич­ность - при заливке форм выделяются вредные вещества, такие как фурфурол, формальдегид, поэтому в помещении литейного цеха необ­ходимо обеспечивать усиленную местную вентиляцию с очисткой выбра­сываемых в атмосферу газов.

4.1. Классификация связующих

В результате целенаправленной комплексной научно-исследователь­ской работы в нашей стране в последние годы разработано большое количество современных связующих, отвердителей и смесей, организовано их производство для новых процессов изготовления форм и стержней в нагреваемой и холодной оснастке (например, ФКС, СФ-480), которые превосходят лучшие зарубежные аналоги или находятся на их уровне /7/.

Наиболее распространена в СССР следующая классификация син­тетических смол (табл. 2.1), используемых в литейном производстве.

Таблица 4.1 – Классификация синтетических смол (по Ляссу А.М.)

Класс смол Наименование класса смол Термостойкость смол
Группа А Группа Б Группа В
Малая Средняя Высокая
  Мочевиноформаль- дегидные (карбамидные) А-1 УКС-Л, М-19-62, МБС, КС-58, ВК-1, КС-11, МФ-17, М-70 Б-1 В-1
  Мочевиноформаль-дегиднофенольные (карбамиднофенольные) А-2 Б-2 ФМС, ФПР-24 В-2
  Мочевиноформаль-дегиднофурановые (карбамиднофура-новые) А-3 Б-3 УКС-ЛФ, М-19-62Ф, БС-40, КФ-40, МФС-1, Фуритол-102М, КСФ-1 В-3 КФ-90
  Фенолформаль-дегидные (фенольные) А-4 Б-4 Фенолоспирт, СФЫ-011, СФ-480, ВР-1, ПК-104 В-4 ОФ-1
  Фенолформаль-дегиднофурановые (фенолфурановые) А-5 Б-5 В-5 ФФ-1С, ФФ-1Ф, ФФ-1ФМ, КОФ-4
  Полиацетатные А-6 Поливиниловый спирт, ПВАЗ Б-6 В-6

I класс. Карбамидные смолы - продукты кон­денсации мочевины с формальдегидом, хорошо растворяются в воде и применяются для приготовления быстросохнущих и самовысыхающих свя­зующих М, МСБ, МФ-17 и др.

Смолы карбамидного класса доступны и относительно дешевы, так как выпускаются централизованно, используются без подготовки, но при длительном хранении загустевают, в этом случае допускается растворение холодной водой. Очень длительное хранение (более года) приводит к самопроизвольной полимеризации, связующее сильно густе­ет, не разбавляется водой и теряет свои связующие свойства.

Смолы этого класса обладают высокой адгезионной способностью, большой скоростью отверждения, обеспечивают хорошую прочность сме­си в твердом состоянии, но так как они являются жидкостью, прочность смеси во влажном состоянии на сжатие невысока (0,04-0,05)×105 Па(кгс/см2). Добавка глины увеличивает прочность в сы­ром состоянии, несколько снижая ее в сухом состоянии, но все рав­но прочность остается достаточно высокой, более 1О105 Па(кгс/см)

Добавка сульфитно-дрожжевой бражки (СДБ) повышает не только прочность в сыром состоянии, но и в сухом, а также термостойкость/ при этом уменьшается запах формальдегида /8/.

Наиболее высокой связующей способностью, обеспечивающей высокую прочность, обладают смолы УКС (ГХТ 14231-78) и М-19-62 (ГОСТ14231-28), но они имеют и существенный недостаток - весьма широкие пределы физико-химических свойств, что не обеспечивает стабильности свойств смеси. Для устранения этого недостатка разработана модификация смолы УКС-1 (литейные) (ТУ 6-05-1336-76), представляющая собой вязкую жидкость плотностью 1,2-Ю3 кг/м3

Карбамидные смолы обладают малой термостойкостью, поэтому применяются для изготовления цветного и тонкостенного чугунного литья. В стержневую смесь дают 2,5-3,0% связующего, температура сушки 120-180°С. После сушки стержни не гигроскопичны и легко выбиваются из отливок. Отрицательной особенностью карбамидных смол является содержание N2, представляющего опасность с точки зрения образования ситовидной пористости в отливках.

Мочевиноформальдегидные (карбамидные) смолы могут иметь более широкое применение, если путем специальных добавок существенно по­высить их термостойкость. Примером может служить карбамиднофенольная смола ФМС (ТУ 6-05-7367-70), относящаяся ко П классу, получаемая в результате двухфазной конденсации фенола, карбамида с формальдегидом в щелочной среде; представляет собой однородную жидкость красновато-коричневого цвета с условной вязкостью 70-280с (по В3-4),, содержанием сухого остатка не менее 68% и содержанием N2 не более 8%.

К этому классу, может 6ыть отнесена и смола ФПР-24 (ТУ 6-05-1507-76), представляющая собой смесь трех смол: карбамидноформальдегидной, фенолоформальдегидной и модифицированной небольшим количеством фурилевого спирта. Смола - подвижная вязкая жид­кость красновато-коричневого цвета плотностью 1200-1300 кг/м3, вязкостью 35-65 с (по вискозиметру ВЗ-4), содержание N2 не более 8%.

Смолы ФМС и ФПР-24 применяются для изготовления стержней в го­рячих.ящиках для чугунного литья, в смесь дают 2-3% связующего, температура нагрева ящика ЗВО-220°С.

II класс. Мочевиноформальдегидно-фурановые (карбамиднофурановые смолы) обладают средней термостойкостью, применяются для чугунного литья, в том числе толсто­стенного, а смола КФ-90 обладает высокой термостойкостью и примени­ма для стального лттья.

Фуриловый спир


Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:



double arrow
Сейчас читают про:
