Для оценки наземных телевизионных систем необходимо определить несколько моделей канала, которые могут использоваться при моделировании.
При разработке критериев планирования передающих сетей и оценки зоны охвата DVB-T используются три математические модели канала:
1. Канал Гаусса, где прямой полученный сигнал испытывает воздействие только одной помехи - в виде белого шума;
2. Канал Райса, где прямой сигнал испытывает воздействие большого числа отраженных сигналов с изменяющимся уровнем и фазой;
3. Канал Рэлея, где есть только отраженные сигналы, но нет приема прямого сигнала от передающей станции.
Канал Гаусса и более близкий к реальным условиям канал Райса наиболее характерны для случая приема на стационарную приемную антенну, расположенную на крыше здания, в то время как канал Рэлея характеризует приём на портативное оборудование.
Минимально необходимая напряженность поля, используемая при планировании мобильного приема цифрового вещания DVB-T для соотношения сигнал/шум = 20 дБ в III – V диапазонах, с учетом приведенных выше поправочных коэффициентов, приведена в таблицах 3.8 – 3.10.
Таблица 3.8 – Стационарный прием
| Диапазон | III | IV | V |
| Полоса, МГц | 162-230 | 470-582 | 582-690 |
| Eмин, дБ мкВ/м 75% мест | |||
| Eмин, дБ мкВ/м 95% мест |
Таблица 3.9 – Портативный наружный прием (класс A)
| Диапазон | III | IV | V |
| Полоса, МГц | 162-230 | 470-582 | 582-690 |
| Eмин, дБ мкВ/м 75% мест | |||
| Eмин, дБ мкВ/м 95% мест |
Таблица 3.10 – Портативный прием внутри зданий (класс B):
| Диапазон | III | IV | V |
| Полоса, МГц | 162-230 | 470-582 | 582-690 |
| Eмин, дБ мкВ/м 75% мест | |||
| Eмин, дБ мкВ/м 95% мест |
Для полос IV и V Eмин вычисляется по формуле:
Eмин (f) = 65 + 20 log (f / 500) дБВт мкВ/м
Таблица 3.12 – Режимы модуляции DVB-T и требуемое отношение сигнал/шум
| Требуемое C/N для BER=2. 10-4 после Витерби | Скорость циф. Потока (Мбит/с) | |||||||||||
| Вариант системы | Модуляция | Скорость кода | Канал Гаусса | Канал Райса | Канал Рэлея | D/TU =1/4 | D/TU =1/8 | D/TU =1/16 | D/TU =1/32 | |||
| A1 | 4-ФМ | 1/2 | 3.1 | 3.6 | 5.4 | 4.98 | 5.53 | 5.85 | 6.03 | |||
| A2 | 4-ФМ | 2/3 | 4.9 | 5.7 | 8.4 | 6.64 | 7.37 | 7.81 | 8.04 | |||
| A3 | 4-ФМ | 3/4 | 5.9 | 6.8 | 10.7 | 7.46 | 8.29 | 8.78 | 9.05 | |||
| A5 | 4-ФМ | 5/6 | 6.9 | 8.0 | 13.1 | 8.29 | 9.22 | 9.76 | 10.05 | |||
| A7 | 4-ФМ | 7/8 | 7.7 | 8.7 | 16.3 | 8.71 | 9.68 | 10.25 | 10.56 | |||
| B1 | 16-КАМ | 1/2 | 8.8 | 9.6 | 11.2 | 9.95 | 11.06 | 11.71 | 12.06 | |||
| B2 | 16- КАМ | 2/3 | 11.1 | 11.6 | 14.2 | 13.27 | 14.75 | 15.61 | 16.09 | |||
| B3 | 16- КАМ | 3/4 | 12.5 | 13.0 | 16.7 | 14.93 | 16.59 | 17.56 | 18.10 | |||
| B5 | 16- КАМ | 5/6 | 13.5 | 14.4 | 19.3 | 16.59 | 18.43 | 19.52 | 20.11 | |||
| B7 | 16- КАМ | 7/8 | 13.9 | 15.0 | 22.8 | 17.42 | 19.35 | 20.49 | 21.11 | |||
| C1 | 64- КАМ | 1/2 | 14.4 | 14.7 | 16.0 | 14.93 | 16.59 | 17.56 | 18.10 | |||
| C2 | 64- КАМ | 2/3 | 16.5 | 17.1 | 19.3 | 19.91 | 22.12 | 23.42 | 24.13 | |||
| C3 | 64- КАМ | 3/4 | 18.0 | 18.6 | 21.7 | 22.39 | 24.88 | 26.35 | 27.14 | |||
| C5 | 64- КАМ | 5/6 | 19.3 | 20.0 | 25.3 | 24.88 | 27.65 | 29.27 | 30.16 | |||
| C7 | 64- КАМ | 7/8 | 20.1 | 21.0 | 27.9 | 26.13 | 29.03 | 30.74 | 31.67 | |||
Таблица 3.14 – Защитные отношения в совмещенном канале (дБ) для фиксированного приема (ФП), портативного внутреннего и наружного приема (ПВ, ПН) и мобильного приема (МП).
| Модуляция | Совмещенный канал | |||
| Тип модуляции | Скорость кода | ФП | ПВ, ПН | MП |
| 4-ФМ | 1/2 | |||
| 16-КАМ | 1/2 | |||
| 64-КАМ | 2/3 |

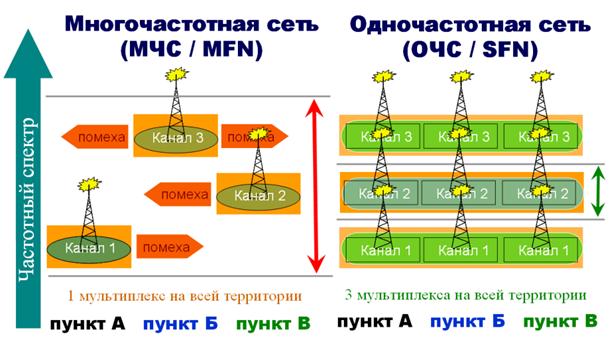

Рисунок 3.34 Сравнение потребности в радиочастотном спектре для частотных планов многочастотной и одночастотной сети.
