Многочастотные сети
Многочастотные сети давно используются в аналоговом телевизионном и звуковом наземном радиовещании. Для покрытия участка территории, который не может быть обслужен с помощью одной станции, строится сеть из нескольких передающих станций. Для предотвращения появления помех между ними для разных станций приходится задействовать различные частотные каналы, при этом строится многочастотная сеть, в которой эффективность использования частотного ресурса не высока [4, 6, 10].
Преимущество использования МЧС состоит в том, что большая часть инфраструктуры существующей аналоговой сети может быть использована без существенной доработки. Прежде всего, это касается низких требований к первичной сети доставки программ до передающих станций, отсутствия необходимости в создании центров мультиплексирования программ и синхронизации передающих станций.
Системы наземного цифрового вещания, в которых используется модуляция COFDM и введен защитный интервал между последовательно передаваемыми символами, обладают возможностью приема наряду с основным (полезным сигналом) также запаздывающих (например, отраженных от препятствий на местности) сигналов в том случае, если величина запаздывания не превышает величину защитного интервала. При достаточно большой величине защитного интервала это позволяет осуществлять также прием сигналов других полезных станций, работающих в том же частотном канале. При этом все принятые на ненаправленную антенну полезные сигналы складываются в приемнике, что позволяет значительно улучшить качество приема. Эффект от суммирования сигналов от разных передатчиков получил название усиление сети. Сеть передающих станций, синхронно работающих на одной частоте и передающих одну и ту же программу, называется одночастотной сетью.
|
|

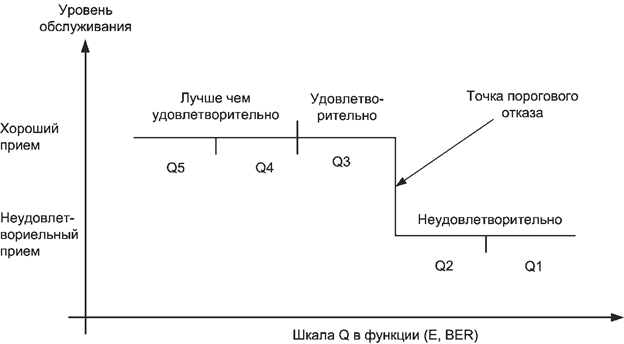

Рисунок 3.30 Шкала оценок качества применительно к цифровой системе
