Втулка воздушного винта

Рис.1.16. Лопасть воздушного винта

Применение в условиях, где возможно использование больших лопастей (аэродром с песчаной поверхностью, самолеты на водной подушке и т.д.), лопасти покрываются 2-я слоями стекло- или углеродистой ткани в процентном соотношении - 200. Также передние края имеют вставки из полиуретановой массы, которые обеспечивают максимальную защиту от воды и посторонних предметов.

Лопасти воздушного винта изготовлены в двух цветовых гаммах: белой и древесной (угольно – черной). Модели с белыми лопастями воздушного винта, тыльные стороны лопастей покрываются матовым черным лаком, чтобы предотвратить световое отражение. Кончики лопастей покрашены желтым или красным лаком Nitro-Email C-6000.

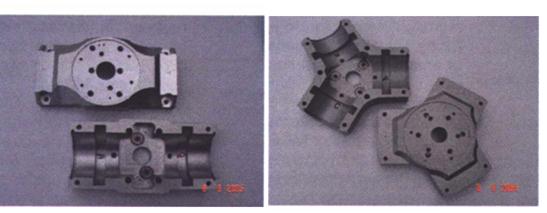

Втулка воздушного винта изготовлена из дюралюминия CSN424203.

Она состоит из двух частей. Корпус втулки воздушного винта сконструирован из жёстких блоков.
