Цифроаналоговые преобразователи (ЦАП) служит для преобразования цифровой информации в аналоговую форму, т.е. выходной сигнал ЦАП в общепринятых единицах измерения тока или напряжения (мВ, В, мА) соответствует численному значению входной кодовой комбинации.

Например, при подаче на вход ЦАП кодовой комбинации (в десятичном эквиваленте) равной 150 на его выходе при этом имеется напряжение 1500 мВ, это значит, что изменение значения входной кодовой комбинации (входного числа) на единицу приводит к изменению выходного напряжения на 10 мВ. В этом случае мы имеем ЦАП с шагом преобразования цифровой информации 10 мВ. Величина напряжения, соответствующая одной единице цифровой информации, называется шагом квантования Du_кв. При подаче на вход ЦАП последовательной цифровой комбинации, меняющейся от 0 до N, на его выходе появится ступенчато-нарастающее напряжение (рис. 7.1). Высота каждой ступени соответствует одному шагу квантования Du_кв.

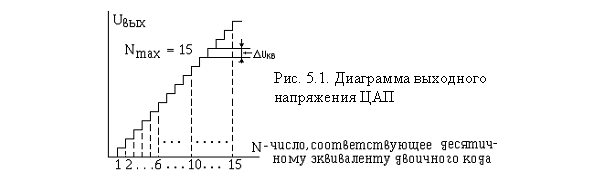

Рис. 7.1. Диаграмма выходного напряжения ЦАП при подаче на вход последовательных цифровых кодов

Если число входной кодовой комбинации соответствует N, то выходное напряжение U_{вых ЦАП} = ND´u_кв. Таким образом можно вычислить значение выходного напряжения для любой входной кодовой комбинации. Нетрудно убедиться в том, что Du_кв является масштабным коэффициентом преобразователя, имеющим размерность тока или напряжения (так как цифровая комбинация на входе ЦАП размерности не имеет). Обычно, значение Du_кв выбирают кратным десяти, что облегчает процесс пересчета соответствия преобразованного и исходного сигналов. Так как Du_кв определяет минимальное значение выходного напряжения аналогового сигнала U_{вых мин.} = Du_кв, при выборе его значения необходимо учитывать также шумовые факторы, погрешности усиления масштабирующих усилителей и компаратора.

Основные параметры ЦАП. Точность преобразования и качество работы ЦАП характеризуют следующие параметры: относительная разрешающая способность, абсолютная разрешающая способность, абсолютная погрешность преобразования, нелинейность преобразования, дифференциальная нелинейность, скорость преобразования (время одного преобразования) и максимальная частота преобразования.

1. Относительная разрешающая способность

,

здесь n - количество разрядов двоичного числа, подаваемого на вход АЦП (n - соответствует числу разрядных входов ЦАП). Относительная разрешающая способность - это обратная величина от максимального числа уровней квантования.

2. Абсолютная разрешающая способность

,

где U_пш - напряжение полной шкалы, соответствующее опорному напряжению ЦАП. Это напряжение можно считать равным максимальному выходному напряжению; 2ⁿ - 1 = N - количество ступеней квантования.

Численно абсолютная разрешающая способность равна шагу квантования DU_кв.

3. Абсолютная погрешность преобразования d_пш показывает максимальное отклонение выходного напряжения U_вых в точке пересечения с идеальной характеристикой (прямой) на уровне напряжения полной шкалы (рис.93). Абсолютная погрешность преобразования оценивается в процентах или же в единицах младшего значащего разряда (МР). При оценке значения абсолютной погрешности преобразования знак напряжения не учитывается.

4. Нелинейность преобразования ЦАП d_лн определяет максимальное отклонение реальной характеристики от идеальной (рис. 7.2) и оценивается также в процентах или в единицах младшего значащего разряда.

5. Дифференциальная нелинейность преобразования ЦАП d_дф.лн численно равна максимальной разности двух соседних приращений (шагов квантования)

d_дф.лн = DU_{кв 1} - DU_кв2.

Дифференциальная нелинейность оценивается в младших значащих разрядах и обычно не превышает нескольких единиц мр.

Младший значащий разряд численно определяет минимальное значение выходного напряжения, т.е. квант напряжения. Для оценки дифференциальной

нелинейности d_дф.лн в процентах можно воспользоваться выражением

Время установления выходного напряжения или тока t_уст - интервал времени от подачи входного двоичного входного кода до вхождения выходного сигнала в заданные пределы. Максимальная частота преобразования f_пр - наибольшая частота

дискретизации, при которой параметры ЦАП соответствуют заданным значениям. Максимальная частота и время установления определяют быстродействие ЦАП.

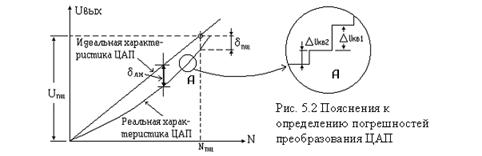

Рис. 7.2. Иллюстрация погрешностей ЦАП

Виды ЦАП условно можно разделить: время-импульсные, накапливающего типа, с резисторными матрицами. Первые два типа предполагают промежуточное преобразование кода во временной интервал или число эталонных импульсов, поэтому они отличаются большим временем преобразования и невысокой точностью. В интегральном исполнении применяются только ЦАП с прецизионными резисторными матрицами, формирующими выходные сигналы путем суммирования токов.

ЦАП содержит элементы цифровой и аналоговой схемотехники. В качестве аналоговых элементов используются операционные усилители, аналоговые ключи (коммутаторы), резисторные матрицы и т.д.
