Характеристика резервирования замещением

При резервировании замещением основной элемент в случае его отказе отключается от электрической схемы, и вместо него подключается один из резервных элементов. Для подключения резервного элемента используется переключающее устройство. Такие устройства могут работать в автоматическом режиме либо быть ручными.

Основной характеристикой резервирования замещением является кратность резерва выражаемая несокращенной дробью и определяемая отношением

(4.6)

где r — количество резервных элементов, способных замещать
основные элементы данного типа; г = т – п (см. рис.4.1);

п — количество основных элементов, резервируемых резервными элементами.

Рис.4.11. Примеры оценки кратности резерва

Примеры оценки кратности резерва понятны из рис.4.11.

Из рис.4.11 видно, что дробь, описывающую кратность резерва, нельзя сокращать, так как будет потеряна информация о характеристиках резервирования.

Резервирование с кратностью резерва один к одному называют дублированием.

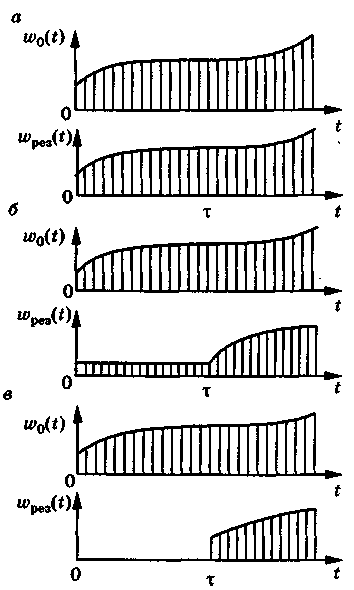

При резервировании замещением резервные элементы до вступления их в работу могут находиться в одном из трех режимов нагружения:

а) в нагруженном режиме. В этом случае говорят о нагруженном резерве или "горячем" резервировании. Здесь резерв находится в таком же электрическом режиме, как и основной элемент, и его ресурс вырабатывается одновременно с ресурсом основного элемента, точно так же, как и при постоянном резервировании (рис.4.12, а);

б)в облегченном режиме. В этом случае говорят об облегченном резерве или "теплом" резервировании. Ресурс резервных элементов начинает расходоваться с момента включения всего устройства в работу, однако интенсивность расхода ресурса резервных элементов до момента включения их вместо отказавших (время ф) значительно ниже, чем в обычных рабочих условиях (рис.4.12, б);

в) в ненагруженном режиме. В этом случае говорят о ненагруженном резерве или "холодном" резервировании. При этом условия, в которых находится резерв, настолько легче рабочих, что практически резервные элементы начинают расходовать свой ресурс толькос момента включения их в работу вместо отказавших (рис.4.12, в).

Основные достоинства резервирования замещением:

1) больший выигрыш в надежности по сравнению с постоянным резервированием (в случаях ненагруженного и облегченного резерва);

2) отсутствие необходимости дополнительной регулировки в случае замещения основного элемента резервным, так как основной и резервный элементы одинаковы.

Основные недостатки резервирования замещением:

1) сложность технической реализации и связанное с этим увеличение массы, габаритов и стоимости всего резервируемого РЭУ;

2) перерыв в работе в случае замещения отказавшего элемента;

3) необходимость иметь переключающее устройство высокой надежности. Для обеспечения этого иногда приходится резервировать сами переключающие устройства, обычно используя постоянное резервирование. На практике считается, что надежность переключающего устройства должна быть по меньшей мере на порядок выше надежности резервируемого элемента.
