Характеристика постоянного резервирования

При постоянном резервировании деление элементов на ос­новные и резервные носит условный характер. Различают сле­дующие способы соединения элементов резервируемого узла:

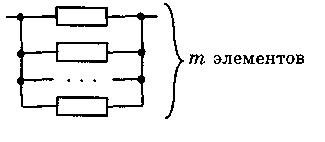

1.Параллельный (рис.4.4).

Такой способ соединения ис­пользуется в случае преобладания отказов типа "обрыв" (например, для резисторов).

2.Последовательный (рис.4.5).
Этот способ применяется тогда, когда преобладают отказы типа “короткое замыкание” (например, резервируемого узла для конденсаторов).

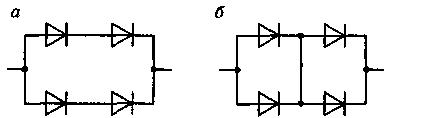

3.Смешанный (рис.4.6).
Такой способ применяется то­гда, когда отказы типа "обрыв" и типа "короткое замыкание" при­мерно равновероятны, например, для полупроводниковых диодов.

На практике постоянное резервирование используют тогда, когда между какими-то точками электрической схемы необходи­мо обес печить наличие определенных свойств (резистивных, ем­костных, полупроводящих, усилительных и т.д.), а количествен­ное значение характеристики, описывающей эти свойства, не играет принципиальной роли.

Основными достоинствами постоянного резервирования яв­ляются: простота технической реализация и отсутствие даже кратковременного перерыва в работе в случае отказа элементов резервируемого узла. Это особенно важно для вычислительной техники и устройств цифровой обработки информации. Основные недостатки постоянного резервирования:

1) меньший выигрыш: в надежности по сравнению с резер­вированием замещением;

2) изменение элек­трического режима ра­боты элементов резер­вируемого узла при отказе хотя бы одного из элементов;

3) отказ резервируемого узла в целом при коротком замыкании одного из элементов в случае параллельного способа соединения элементов в узле;

4) отказ резервируемого узла в целом при обрыве одного из элементов в случае последовательного соединения элементов в узле.

На практике постоянное резервирование обычно выполняет­ся на уровне комплектующих элементов и каскадов.
