К стальному ступенчатому валу, имеющему сплошное поперечное сечение, приложены четыре момента, левый конец вала жестко закреплен в опоре, а правый конец – свободен и его торец имеет угловые перемещения относительно левого конца.
Требуется:
1) построить эпюру крутящих моментов;
2) определить диаметры d1 и d2 вала из расчета на прочность, при заданном значении [t], округлить величину найденных диаметров до ближайшего большего значения из ряда: 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110, 125, 140, 160, 180, 200 мм.
3) построить эпюру действительных напряжений кручения по длине вала;
4) построить эпюру абсолютных углов закручивания j, приняв G=0,8×105 МПа
Таблица 6.3Варианты заданий к задаче 3.
| Вариант задания (предпоследняя цифра шифра) | Расстояния, м | Моменты, кНм | [τ], МПа | ||||||
| a | b | c | Т1 | Т2 | Т3 | Т4 | |||
| 1,0 | 1,5 | 1,0 | 5,1 | 2,1 | 1,1 | 0,1 | |||
| 1,1 | 1,0 | 1,2 | 5,2 | 2,2 | 1,2 | 0,2 | |||
| 1,2 | 1,2 | 1,3 | 5,3 | 2,3 | 1,3 | 0,3 | |||
| 1,2 | 1,0 | 1,3 | 5,4 | 2,4 | 1,4 | 0,4 | |||
| 1,2 | 1,4 | 1,6 | 5,5 | 2,5 | 1,5 | 0,5 | |||
| 1,0 | 1,3 | 1,5 | 5,6 | 2,6 | 1,6 | 0,6 | |||
| 1,6 | 1,6 | 1,6 | 5,7 | 2,7 | 1,7 | 0,7 | |||
| 1,2 | 1,5 | 1,7 | 5,8 | 2,8 | 1,8 | 0,8 | |||
| 1,9 | 1,5 | 1,8 | 5,9 | 2,9 | 1,9 | 0,9 | |||
| 2,0 | 1,8 | 1,5 | 6,0 | 3,0 | 2,0 | 1,0 | |||

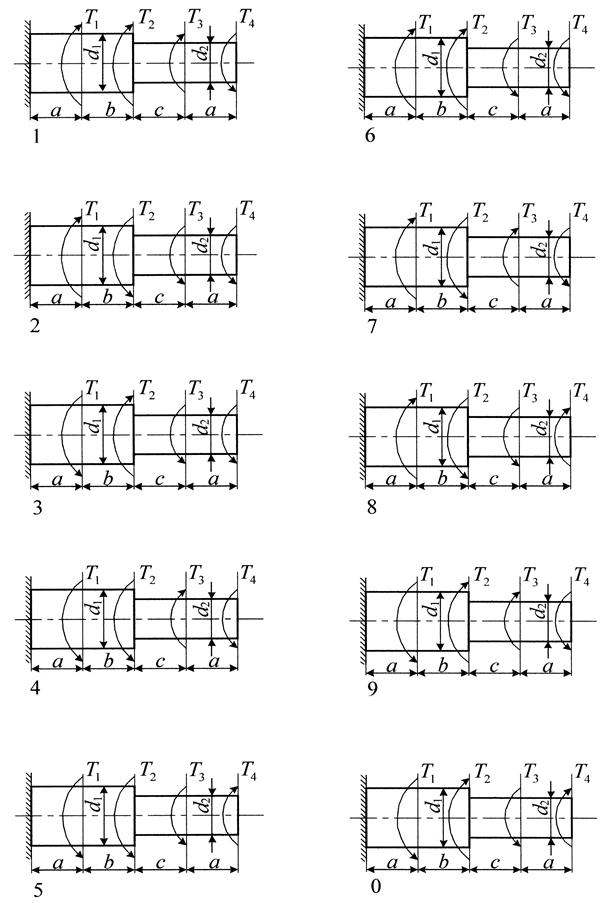

Схемы нагружения к задаче 3 (последняя цифра шифра).
