Для заданной схемы балки (рис. 4.1) требуется написать выражения внутренних поперечных сил Q и изгибающих моментов Ми для каждого участка в общем виде, построить эпюры Q и Ми, найти и подобрать стальную двутавровую балку с указанием её номера. Допускаемое напряжение на изгиб принять МПа, значения моментов сопротивления сечения при изгибе Wх для балок двутаврового сечения взять из таблиц (ГОСТ 8239–89).
Вариант (предпоследняя цифра шифра) | Данные величин | ||||||
а, м | b, м | с, м | L, м | Внешний изгибающий момент М, кНм | Сосредоточенная сила F, кН | Равномерно распределенная нагрузка q, кН/м | |
3,8 | 5,0 | 2,7 | |||||
2,0 | 3,2 | 1,8 | |||||
2,2 | 3,4 | 1,9 | |||||
2,4 | 3,6 | 2,0 | |||||
2,6 | 3,8 | 2,1 | |||||
2,8 | 4,0 | 2,2 | |||||
3,0 | 4,2 | 2,3 | |||||
3,2 | 4,4 | 2,4 | |||||
3,4 | 4,6 | 2,5 | |||||
3,6 | 4,8 | 2,6 |
Таблица 6.4 Варианты заданий к задаче 4

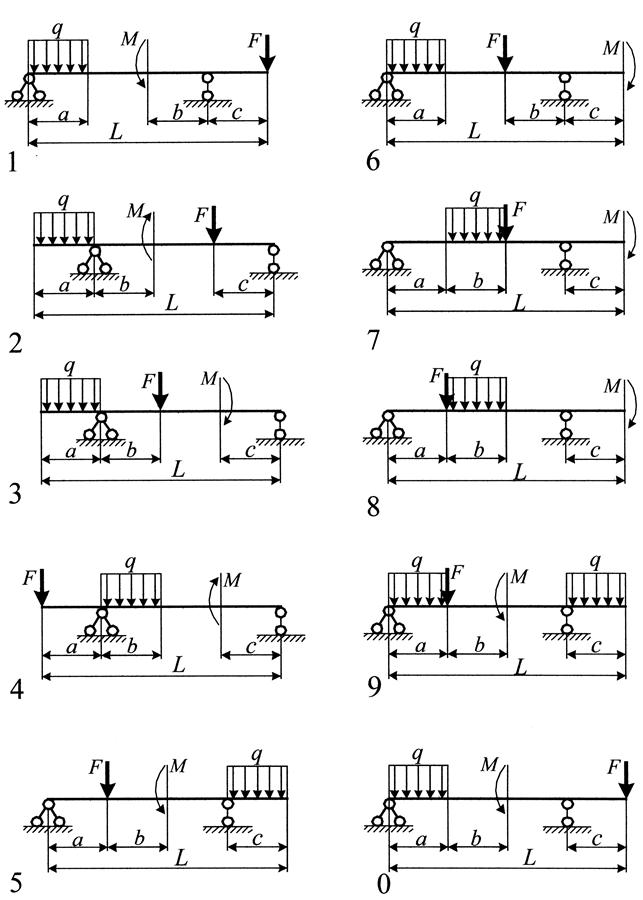

Схемы нагружения к задаче 4 (последняя цифра шифра).
|
|
