Датчик токовихревой линейный ИТ12. 33. 000
|
|
|
| Датчик токовихревой линейный ИТ12.33.000 (ДТЛ) предназначен для бесконтактного измерения относительных расстояний (линейных смещений объекта контроля).
ИТ12.33.000 имеет аналоговый выход измеряемых параметров.

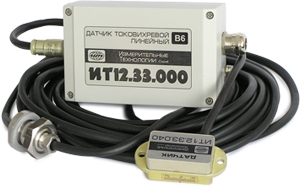

Конструктивно ДТЛ состоит из датчика ИТ12.33.040 (ИТ12.33.060, ИТ12.22.040-1 или ИТ12.33.060-1 – в зависимости от исполнения) и предусилителя токовихревого ИТ12.33.090, смонтированного в алюминиевом корпусе со штуцерами для герметичного соединения с датчиком и внешними устройствами.
|
|
| Конструктивно датчик ИТ12.30.040 (ИТ12.30.060, ИТ12.22.040-1 или ИТ12.33.060-1) состоит из основания с установленным на него восемью (двенадцатью или шестнадцатью) токовихревыми катушками, заключенными в корпус из дюралюминия, и кабеля. Длина кабеля варьируется от 5 до 10 метров. Питание ДТЛ осуществляется от источника постоянного тока напряжением ±(13,5 ± 1,5) В. Потребляемая мощность – не более 3 Вт.
Масса датчика с кабелем в зависимости от длины кабеля – от 1 до 3 кг.
|
