Понятие о расчетных и нерасчетных режимах сопла Лаваля

На расчетном режиме давление на срезе сопла – рс.расч равно давлению на заданной расчетной высоте у-ру, т.е. рс.расч = ру. При этом все падение давления от pкс до ру происходит в сопле Лаваля, где ркс – давление газа в камере сгорания ЖРД (на входе в сопло). Тогда тяга ЖРД будет равна: R=GWc, [H], где скорость истечения , м/с, Rуд – удельная тяга двигателя в международной системе единиц измерения СИ; G, кг/с – секундный расход газа через сопло.

На нерасчетном режиме работы сопла с недорасширением газа давления рс.расч больше давления на нерасчетной высоте . При этом на срезе сопла устанавливаются расчетные параметры состояния и скорость истечения, а падение давления от рс.расч до происходит вне сопла и тяга ЖРД равна: .

На нерасчетном режиме с перерасширением газа давление рс.расч меньше давления на нерасчетной высоте , т.е. .

При этом возможны два случая:

1) при процесс расширения газа в сопле расчетной, а за пределами сопла происходит скачок давления до величины . Величина - отрицательна;

2) при скачок давления проникает внутрь сопла и сопровождается отрывом потока от стенок, а формула для расчета тяги ЖРД – недействительна.

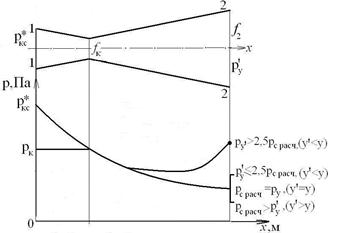

Изобразим эти режимы для сопла Лаваля на следующем рисунке:

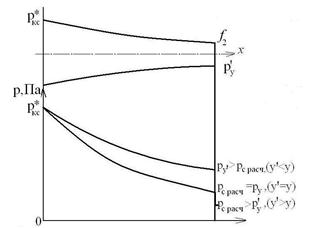

Для дозвукового сопла эти режимы имеют вид:
