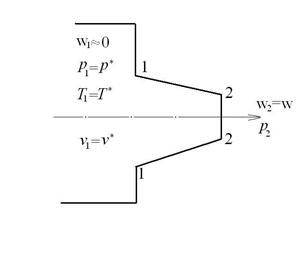

Рассмотрим истечение газа из сосуда неограниченной емкости. В этом случае параметры на входе в сопло равны параметрам торможения , а скорость W 1=0. Скорость на выходе из сопла с площадью поперечного сечения f 2 равна скорости истечения W 2= W, а давление газа на выходе из сопла – давлению окружающей среды р 2. Схема сопла представлена на следующем рисунке:
1. Расчет располагаемой работы
Располагаемая работа при адиабатном течении газа в сопле идет на увеличение кинетической энергии потока газа:
.

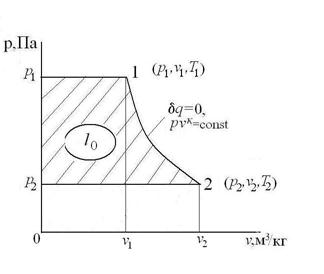

В p-v координатах располагаемая работа равна:
.

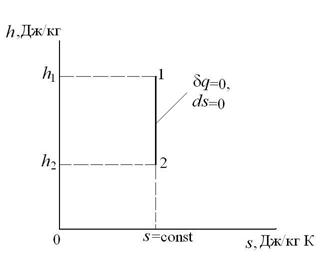

В h-s координатах: l 0= h 1- h 2
В T-s координатах:
Располагаемая работа при течении в сопле несжимаемой жидкости (v= const) равна:
.
2. Расчет скорости истечения газа
Скорость истечения газа определяется из выражения . Тогда , при . Тогда имеем: , м/с, или , м/с.
Скорость истечения газа зависит от состояния газа на входе в сопло и глубины его расширения, т.е. от отношения давлений газа р2/р1.
Если выразить располагаемую работу через изменение энтальпий газа, то получим
, м/с.
Таким образом, скорость истечения газа зависит от значений энтальпий газа перед соплом и на выходе из него.
Максимальная скорость истечения газа будет при его истечении в вакуум, т.е. при р 2=0:
.
Скорость истечения несжимаемой жидкости определяется по формуле:
, м/с.
3. Расчет секундного расхода газа
Расход: , где .
Тогда . (1)
Подставим в (1) скорость истечения . Тогда получим:
, кг/с (2)
Таким образом, секундный расход газа G зависит от площади выходного сечения сопла f 2, начального состояния газа на входе в сопло (p 1, v 1, T 1) и глубины расширения газа (от отношения давления на выходе из сопла к давлению газа на входе в сопло р 2/ р 1).

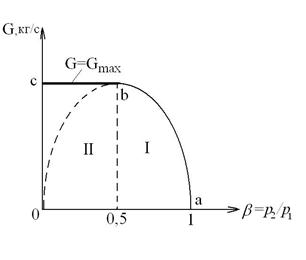

Если изобразить график зависимости расхода газа от отношения давлений р 2/ р 1= , то он будет иметь вид:
где ab 0 – теоретическая зависимость (2); abc – действительная зависимость, полученная опытным путем; I – подкритическая область истечения (дозвуковая): ; II – надкритическая область истечения (сверхзвуковая): .
В точке «b» скорость истечения газа равна местной скорости звука W=a, и скорость распространения возмущений вверх по потоку , т.е. волны возмущений не проходят вверх по потоку от среза сопла при дальнейшем уменьшении величины = р 2/ р 1.
