Стандарт 10Base-T

Стандарт принят в 1991 году, как дополнение к существующему набору стандартов Ethernet, и имеет обозначение 802.31.

Сети 10Base-T используют в качестве среды две неэкранированные витые пары (Unshielded Twisted Pair, UTP). Многопарный кабель на основе неэкранированной витой пары категории 3 (категория определяет полосу пропускания кабеля, величину перекрестных наводок NEXT и некоторые другие параметры его качества) телефонные компании уже достаточно давно использовали для подключения телефонных аппаратов внутри зданий. Этот кабель носит также название Voice Grade, говорящее о том, что он предназначен для передачи голоса.

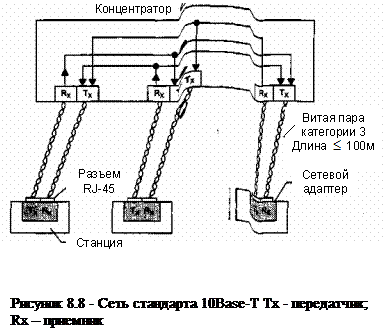

Идея приспособить этот популярный вид кабеля для построения локальных сетей оказалась очень плодотворной, так как многие здания уже были оснащены нужной кабельной системой. Оставалось разработать способ подключения сетевых адаптеров и прочего коммуникационного оборудования к витой паре таким образом, чтобы изменения в сетевых адаптерах и программном обеспечении сетевых операционных систем были бы минимальными по сравнению с сетями Ethernet на коаксиале. Это удалось, поэтому переход на витую пару требует только замены трансивера сетевого адаптера или порта маршрутизатора, а метод доступа и все -протоколы канального уровня остались теми же, что и в сетях Ethernet на коаксиале. Конечные узлы соединяются по топологии «точка-точка» со специальным устройством — многопортовым повторителем с помощью двух витых пар. Одна витая пара требуется для передачи данных от станции к повторителю (выход Тх сетевого адаптера), а другая — для передачи данных от повторителя к станции (вход Rx сетевого адаптера). На (рис. 8.8) показан пример трехпортового повторителя. Повторитель принимает сигналы от одного из конечных узлов и синхронно передает их на все свои остальные порты, кроме того, с которого поступили сигналы.

Многопортовые повторители в данном случае обычно называются концентраторами (англоязычные термины — hub или concentrator). Концентратор осуществляет функции повторителя сигналов на всех отрезках витых пар, подключенных к его портам, так что образуется единая среда передачи данных — логический моноканал (логическая общая шина). Повторитель обнаруживает коллизию в сегменте в случае одновременной передачи сигналов по нескольким своим Rx-входам и посылает jam-последовательность на все свои Тх-выходы. Стандарт определяет битовую скорость передачи данных 10 Мбит/с и максимальное расстояние отрезка витой пары между двумя непосредственно связанными узлами не более 100 м при наличии витой пары качества не ниже категории 3. Это расстояние определяется полосой пропускания 10 Мбит.

Концентраторы 10Base-T можно соединять друг с другом с помощью тех же портов, которые предназначены для подключения конечных узлов. При этом нужно позаботиться о том, чтобы передатчик одного порта были соединены соответственно с приемником другого порта.

Для обеспечения синхронизации стаций, реализации процедур доступа CSMA/CD и надежного распознавания коллизий в стандарте определено максимально число концентраторов между двумя станциями сети, а именно 4. Это правило носит название «правила 4-х хабов» и оно заменяет «правило 5-4-3», применяемое к коаксиальным сетям. При создании сети 10Base-T с большим числом станций концентраторы можно соединять друг с другом иерархическим способом, образуя древовидную структуру (рис. 8.9).

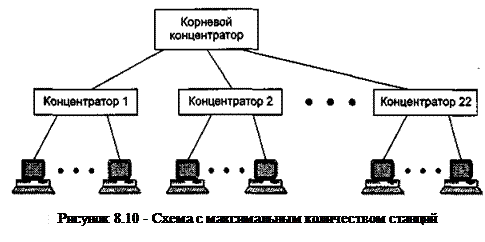

Общее количество станций в сети 10Base-T не должно превышать общего предела в 1024, и для данного типа физического уровня это количество действительно можно достичь. Для этого достаточно создать двухуровневую иерархию концентраторов, расположив на нижнем уровне достаточное количество концентраторов с общим количеством портов 1024 (рис. 8.10). Конечные узлы нужно подключить к портам концентраторов нижнего уровня. Правило 4-х хабов при этом выполняется — между любыми конечными узлами будет ровно 3 концентратора.

Максимальная длина сети в 2500 м здесь понимается как максимальное расстояние между любыми двумя конечными узлами сети (часто применяется также термин «максимальный диаметр сети»). Очевидно, что если между любыми двумя узлами сети не должно быть больше 4-х повторителей, то максимальный диаметр сети 10Base-T составляет 5x100 - 500 м.

Сети, построенные на основе стандарта 10Base-T, обладают по сравнению с коаксиальными вариантами Ethernet многими преимуществами. Эти преимущества связаны с разделением общего физического кабеля на отдельные кабельные отрезки, подключенные к центральному коммуникационному устройству. И хотя логически эти отрезки по-прежнему образуют общую разделяемую среду, их физическое разделение позволяет контролировать их состояние и отключать в случае обрыва, короткого замыкания или неисправности сетевого адаптера на индивидуальной основе. Это обстоятельство существенно облегчает эксплуатацию больших сетей Ethernet, так как концентратор обычно автоматически выполняет такие функции, уведомляя при этом администратора сети о возникшей проблеме.

В стандарте 10Base-T определена процедура тестирования физической работоспособности двух отрезков витой пары, соединяющих трансивер конечного узла и порт повторителя. Эта процедура называется тестом связности (link test), и она

основана на передаче каждые 16 мс специальных импульсов J и К манчестерского кода между передатчиком и приемником каждой витой пары. Если тест не проходит, то порт блокируется и отключает проблемный узел от сети. Так как коды J и К являются запрещенными при передаче кадров, то тестовые последовательности не влияют на работу алгоритма доступа к среде.

Появление между конечными узлами активного устройства, которое может контролировать работу узлов и изолировать от сети некорректно работающие, является главным преимуществом технологии 10Base-T по сравнению со сложными в эксплуатации коаксиальными сетями. Благодаря концентраторам сеть Ethernet приобрела некоторые черты отказоустойчивой системы.

Оптоволоконный Ethernet

В качестве среды передачи данных 10 мегабитный Ethernet использует оптическое волокно. Оптоволоконные стандарты в качестве основного типа кабеля рекомендуют достаточно дешевое многомодовое оптическое волокно, обладающее полосой пропускания 500-800 МГц при длине кабеля 1 км. Допустимо и более дорогое одномодовое оптическое волокно с полосой пропускания в несколько гигагерц, но при этом нужно применять специальный тип трансивера.

Функционально сеть Ethernet на оптическом кабеле состоит из тех же элементов, что и сеть стандарта 10Base-T — сетевых адаптеров, многопортового повторителя и отрезков кабеля, соединяющих адаптер с портом повторителя. Как и в случае витой пары, для соединения адаптера с повторителем используются два оптоволокна — одно соединяет выход Тх адаптера со входом Rx повторителя, а другое — вход RX адаптера с выходом Тх повторителя.

Стандарт FOIRL (Fiber Optic Inter-Repeater Link) представляет собой первый стандарт комитета 802.3 для использования оптоволокна в сетях Ethernet. Он гарантирует длину оптоволоконной связи между повторителями до 1 км при общей длине сети не более 2500 м. Максимальное число повторителей между любыми узлами сети — 4. Максимального диаметра в 2500 м здесь достичь можно, хотя максимальные отрезки кабеля между всеми 4 повторителями, а также между повторителями и конечными узлами недопустимы — иначе получится сеть длиной 5000 м.

Стандарт 10Base-FL представляет собой незначительное улучшение стандарта FOIRL. Увеличена мощность передатчиков, поэтому максимальное расстояние между узлом и концентратором увеличилось до 2000 м. Максимальное число повторителей между узлами осталось равным 4, а максимальная длина сети — 2500 м.

Стандарт 10Base-FB предназначен только для соединения повторителей. Конечные узлы не могут использовать этот стандарт для присоединения к портам концентратора. Между узлами сети можно установить до 5 повторителей 10Base-FB при максимальной длине одного сегмента 2000 м и максимальной длине сети 2740 м.

Повторители, соединенные по стандарту 10Base-FB, при отсутствии кадров для передачи лостоянно обмениваются специальными последовательностями сигналов, отличающимися от сигналов кадров данных, для поддержания синхронизации. Поэтому они вносят меньшие задержки при передаче данных из одного сегмента в другой, и это является главной причиной, по которой количество повторителей удалось увеличить до 5. В качестве специальных сигналов используются манчестерские коды J и К в следующей последовательности: J-J-K-K-J-J-... Эта последовательность порождает импульсы частоты 2,5 МГц, которые и поддерживают синхронизацию приемника одного концентратора с передатчиком другого. Поэтому стандарт 10Base-FB имеет также название синхронный Ethernet.

Как и в стандарте 10Base-T, оптоволоконные стандарты Ethernet разрешают соединять концентраторы только в древовидные иерархические структуры. Любые петли между портами концентраторов не допускаются.
