Статические индукционные SIT и SITh(Static Induction Transistor или Thyristor).Индукционные – значит полевые, статические потому, что при нулевом напряжении на затворе они находятся в открытом состоянии. Считается, что это недостаток прибора, так как схемным образом необходимо обеспечить его начальное закрытое состояние. Достоинством является низкое сопротивление в открытом, ключевом состоянии 0,1 – 0,025 Ом (обеспечивается высокий КПД, например, для ветроэлектростанций). Примерный вид характеристик SIT-транзистора изображен на рисунке 1.6.

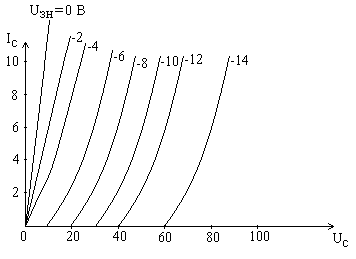

Рисунок 1.61 – Выходные характеристики SIT-транзистора
Условные изображения SIT-транзистора те же, что и у полевого транзистора, что вызывает затруднение в их идентификации, поэтому надо смотреть спецификацию к схеме, и по ней определять тип транзистора.
