При вычерчивании чертежей планов зданий графическое обозначение санитарно-технического оборудования следует вычерчивать в масштабе, принятом для данного плана. Все указанные элементы вычерчивают тонкими сплошными линиями.
Размеры санитарно–технического оборудования по ГОСТ 21.205-93 даны в табл. 12.

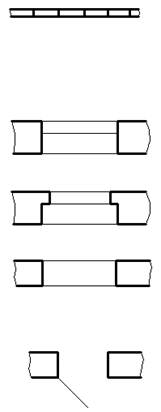

Таблица 10 – Условные графические изображения элементов зданий и сооружений.
| Наименование | Изображение | |
| на плане | в разрезе | |
| 1. Перегородки из стеклоблоков (при масштабе 1:200 и мельче допускается обозначать перегородки одной основной линией) 2. Проемы: а) без четверти б) с четвертью в) в масштабе 1:200 и мельче, а также для чертежей элементов конструкций заводского изготовления 3. Двери, ворота: а) дверь однопольная без четверти; б) дверь двупольная без четверти; в) дверь однопольная с четвертью; г) дверь двупольная без четверти; д) ворота раздвижные двупольные |
|
|

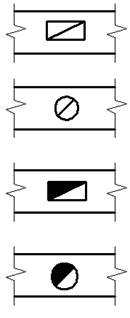

Таблица 11 – Условное изображение каналов домовых и вентиляционных
|
|
|
| Наименование | Изображение в масштабах | |
| 1:50 и 1:100 | 1:200 | |
| 1 Вентиляционные шахты и каналы 2 Дымовые трубы (твердое топливо) |
|
|
Таблица 12 – Условно-графические обозначения санитарно-технического оборудования
