Оценка эффективности измерительных приборов

Оценка эффективности измерений того или иного показателя производственного процесса очень важна, так как процесс измерений является составляющей частью формирования погрешностей, влияет на экономические показатели, производительность и на качество выпускаемой продукции в целом. Оценка эффективности включает две основные составляющие.

Повторяемость – характеристика вариации измерений какого либо параметра, производимых одним контролером и одним измерительным средством.

Воспроизводимость – характеристика вариации измерений, наблюдаемой, когда несколько контролеров используют один инструмент для измерения одного и того же параметра.

Процедура, с помощью которой анализируются повторяемость и воспроизводимость, формирует так называемые Gage R&R-карты (Repetition & Reproduction). На этих контрольных картах наглядно отображаются особенности используемых на производстве инструментов и раскрывается квалификация котроллера – оператора в процессе контрольных измерений. Здесь может быть использован дисперсионный анализ и метод среднего и размаха. Пример 6.7. Три оператора (1,2 и 3-й) выполняли по 24 измерения детали. Результаты измерений сведены в таблицу 6.6. Оценить с помощью программы Gage R&R качество контроля, квалификацию контролеров.

В результате обработки данных определена дисперсия измерений, из представленной распечатки следует, что изменчивость данных на 75% зависит от операторов(воспроизводимость) и на 25% от инструментов

(повторяемость). Не останавливаясь на анализе всех возможных результатов, представленных ниже отметим, что наивысшей квалификацией обладает третий оператор.

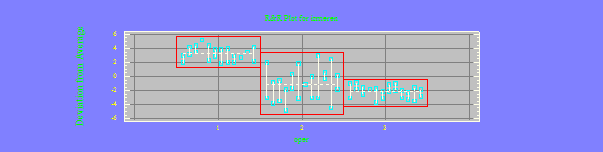

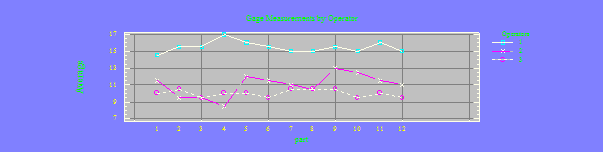

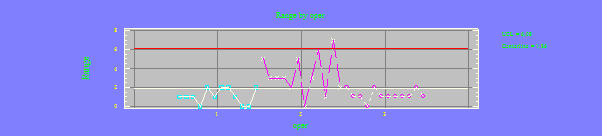

Рис. 6.7. Графики к примеру 6.7.
