Этот принцип заключается в максимальной унификации оригинальных деталей для всей конструкции, что позволяет упростить эту конструкцию, сделать дешевле в изготовлении и удобнее в эксплуатации. Особенно это важно для трудоемких по изготовлению и многократно повторяющихся деталей.
Рассмотрим пример унификации тяговой цепи конвейера (рис. 8.3). Цепь составлена из звеньев двух типов (рис. 8.3,а). В рациональной конструкции (рис. 8.3,б) звенья унифицированы. Стяжной хомут (рис. 8.3,в) состоит из двух трудоемких деталей. Использование соединительной серьги (рис. 8.3, г) позволяет сделать половины хомута одинаковыми.
На рис. 8.4,а и б приведен пример унификации штамповок в конструкции составного шкива.

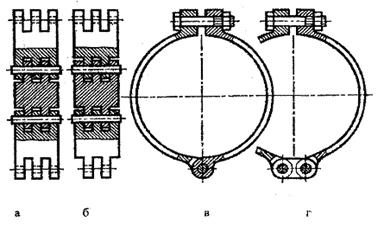

Рис.8.3. Унификация звеньев цепи конвейера
Рис.8.4. Унификация деталей
