Наиболее типичным графиком зависимости между перемещением толкателя и углом поворота кулачка является кривая, приведенная на рисунке 3.4 для кулачкового механизма с поступательно движущимся толкателем.

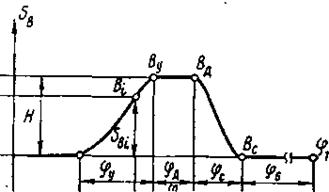

Рисунок 3.4. Закон перемещения толкателя.
В практике проектирования наибольшее распространение получили относительно простые законы движения толкателя, заданные диаграммами аналога ускорения S "и аналога скорости S 'толкателя, показанные на рисунке 3.5 для фазы удаления толкателя: а - линейный; б - параболический; в линейно-убывающий; г - косинусоидальный; д - синусоидальный; е, ж - описанные полиномами.
При линейном законе скорость движения толкателя на фазе удаления постоянна, ускорение равно нулю, но в начале и конце фазы ускорение равно бесконечности, что проявляется в форме «жесткого» удара. Такой закон допустим при малых массах толкателя и малых скоростях движения.
В точках разрыва кривой ускорений (рисунок 3.5), характерных для параболического (б), линейно-убывающего (в) и косинусоидального (г) законов движения, ускорение и силы инерции толкателя изменяются на конечную величину («мягкий» удар). При плавных кривых изменения ускорения (д, е, ж) удары теоретически отсутствуют, если погрешности изготовления профилей достаточно малы.

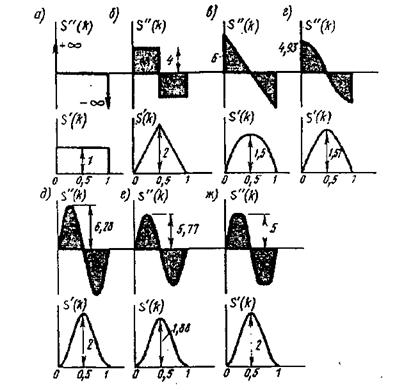

Рисунок 3.5. Законы движения толкателя.
