Модель OSI

Понятие “открытая система” и проблемы стандартизации

Универсальный тезис о пользе стандартизации, справедливый для всех отраслей, в компьютерных сетях приобретает особое значение. Суть сети — это соединение разного оборудования, а значит, проблема совместимости является одной из наи­более острых. Без принятия всеми производителями общепринятых правил пост­роения оборудования прогресс в деле “строительства” сетей был бы невозможен. Поэтому все развитие компьютерной отрасли в конечном счете отражено в стан­дартах — любая новая технология только тогда приобретает “законный” статус, когда ее содержание закрепляется в соответствующем стандарте.

В компьютерных сетях идеологической основой стандартизации является мно­гоуровневый подход к разработке средств сетевого взаимодействия. Именно на основе этого подхода была разработана стандартная семиуровневая модель взаи­модействия открытых систем, ставшая своего рода универсальным языком сетевых специалистов.

Многоуровневый подход. Протокол. Интерфейс. Стек протоколов

Организация взаимодействия между устройствами в сети является сложной зада­чей. Как известно, для решения сложных задач используется универсальный при­ем — декомпозиция, то есть разбиение одной сложной задачи на несколько более простых задач-модулей (рис. 1.20). Процедура декомпозиции включает в себя четкое определение функций каждого модуля, решающего отдельную задачу, и интер­фейсов между ними. В результате достигается логическое упрощение задачи, а кроме того, появляется возможность модификации отдельных модулей без изменения остальной части системы.

При декомпозиции часто используют многоуровневый подход. Он заключается в следующем. Все множество модулей разбивают на уровни. Уровни образуют иерар­хию, то есть имеются вышележащие и нижележащие уровни (рис. 1.21). Множе­ство модулей, составляющих каждый уровень, сформировано таким образом, что для выполнения своих задач они обращаются с запросами только к модулям не­посредственно примыкающего нижележащего уровня. С другой стороны, результа­ты работы всех модулей, принадлежащих некоторому уровню,могут быть переданы только модулям соседнего вышележащего уровня. Такая иерархическая деком­позиция задачи предполагает четкое определение функции каждого уровня и интерфейсов между уровнями. Интерфейс определяет набор функций, которые нижележащий уровень предоставляет вышележащему. В результате иерархической декомпозиции достигается относительная независимость уровней, а значит, и воз­можность их легкой замены.

При этом модули нижне­го уровня могут, например, решать все вопросы, связанные с надежной передачей электрических сигналов между двумя соседними узлами. Модули более высокого уровня организуют транспортировку сообщений в пределах всей сети, пользуясь для этого средствами упомянутого нижележащего уровня. А на верхнем уровне работают модули, предоставляющие пользователям доступ к различным службам — файловой, печати и т. п. Конечно, это только один из множествавозможных вариантов деления общей задачи организации сетевого взаимодействия на частные под­задачи.

Многоуровневый подход к описанию и реализации функций системы применя­ется не только в отношении сетевых средств. Такая модель функционирования используется, например, в локальных файловых системах, когда поступивший за­прос на доступ к файлу последовательно обрабатывается несколькими программ­ными уровнями (рис. 1.22). Запрос вначале анализируется верхним уровнем, на котором осуществляется последовательный разбор составного символьного имени файла и определение уникального идентификатора файла. Следующий уровень находит по уникальному имени все основные характеристики файла: адрес, атри­буты доступа и т. п. Затем на более низком уровне осуществляется проверка прав доступа к этому файлу, а далее, после расчета координат области файла, содержа­щей требуемые данные, выполняется физический обмен с внешним устройством с помощью драйвера диска.

Многоуровневое представление средств сетевого взаимодействия имеет свою специфику, связанную с тем, что в процессе обмена сообщениями участвуют две машины, то есть в данном случае необходимо организовать согласованную работу двух “иерархий”. При передаче сообщений оба участника сетевого обмена должны принять множество соглашений. Например, они должны согласовать уровни и форму электрических сигналов, способ определения длины сообщений, договориться о методах контроля достоверности и т. п. Другими словами, соглашения должны быть приняты для всех уровней, начиная от самого низкого — уровня передачи битов — до самого высокого, реализующего сервис для пользователей сети.

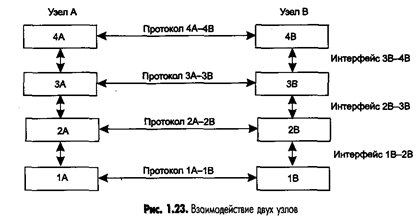

На рис. 1.23 показана модель взаимодействия двух узлов. С каждой стороны средства взаимодействия представлены четырьмя уровнями. Процедура взаимо­действия этих двух узлов может быть описана в виде набора правил взаимодей­ствия каждой пары соответствующих уровней обеих участвующих сторон.

Формализованные правила, определяющие последовательность и формат сообщений, которыми обмениваются сетевые компоненты, лежащие на одном уровне, но в разных узлах, называются протоколом.

Модули, реализующие протоколы соседних уровней и находящиеся в одном узле, также взаимодействуют друг с другом в соответствии с четко определенными правилами и с помощью стандартизованных форматов сообщений. Эти правила принято называть интерфейсом. Интерфейс определяет набор сервисов, предо­ставляемый данным уровнем соседнему уровню.

В сущности, протокол и интер­фейс выражают одно и то же понятие, но традиционно в сетях за ними закрепили разные области действия: протоколы определяют правила взаимодействия моду­лей одного уровня в разных узлах, а интерфейсы — модулей соседних уровней в одном узле.

Средства каждого уровня должны отрабатывать, во-первых, свой собственный протокол, а во-вторых, интерфейсы с соседними уровнями.

Иерархически организованный набор протоколов, достаточный для организа­ции взаимодействия узлов в сети, называется стеком коммуникационных прото­колов.

Коммуникационные протоколы могут быть реализованы как программно, так и аппаратно. Протоколы нижних уровней часто реализуются комбинацией программ­ных и аппаратных средств, а протоколы верхних уровней — как правило, чисто программными средствами.

Программный модуль, реализующий некоторый протокол, часто для краткости также называют “протоколом”.При этом соотношение между протоколом — фор­мально определенной процедурой и протоколом — программным модулем, реали­зующим эту процедуру, аналогично соотношению между алгоритмом решения некоторой задачи и программой, решающей эту задачу.

Понятно, что один и тот же алгоритм может быть запрограммирован с разной степенью эффективности. Точно так же и протокол может иметь несколько про­граммных реализации. Именно поэтому при сравнении протоколов следует учиты­вать не только логику их работы, но и качество программных решений. Более того, на эффективность взаимодействия устройств в сети влияет качество всей совокуп­ности протоколов, составляющих стек, в частности, насколько рационально рас­пределены функции между протоколами разных уровней и насколько хорошо определены интерфейсы междуними.

Модель OSI

Из того, что протокол является соглашением, принятым двумя взаимодействую­щими объектами, в данном случае двумя работающими в сети компьютерами, со­всем не следует, что он обязательно является стандартным. Но на практике при реализации сетей стремятся использовать стандартные протоколы. Это могут быть фирменные, национальные или международные стандарты.

В начале 80-х годов ряд международных организаций по стандартизации — ISO, ITU-T и некоторые другие, разработали модель, которая сыграла значительную роль в развитии сетей. Эта модель называется моделью взаимодействия открытых систем (Open System Interconnection, OSI) или моделью OSI. Модель OSI определя­ет различные уровни взаимодействия систем, дает им стандартные имена и указы­вает, какие функции должен выполнять каждый уровень. Модель OSI была разработана на основании большого опыта, полученного при создании компьютер­ных сетей, в основном глобальных, в 70-е годы. Полное описание этой модели занимает более 1000 страниц текста.

В модели OSI (рис. 1.25) средства взаимодействия делятся на семь уровней:
