Плоский механизм состоит из стержней 1 – 4 и ползуна В, соединенных друг с другом и с неподвижными опорами О1 и О2 шарнирами. Длины стержней: l1 = 0,4 м;
l2 = 1,2 м; l3 = 1,4 м; l4 = 0,8 м. Положение механизма определяется углами α, β, γ, φ, θ, которые вместе с другими величинами заданы в табл. 7.3.
Точка D на всех схемах и точка К на схемах 7 – 9 находятся в середине соответствующего стержня. Определить величины, указанные в табл. 7.3. Найти также ускорение аA точки А стержня 1, если стержень 1 имеет в данный момент времени угловое ускорение ε1 = 10с -2.
Стрелки на рисунках показывают, как при построении чертежа должны откладываться соответствующие углы, т.е. по ходу или против хода часовой стрелки (например, угол γ на схеме. 1 следует отложить от стержня DE против хода часовой стрелки, а на схеме 2 – от стержня АЕ по ходу часовой стрелки).
Построение чертежа начинать со стержня, направление которого определяется углом α; ползун В и его направляющие для большей наглядности изобразить, как в примере (рис. 7.4). Заданную угловую скорость считать направленной против хода часовой стрелки, а заданную скорость vB – от точки В к b.
|
|
Указания. Это задача на исследование плоскопараллельного движения твердого тела. При ее решении для определения скоростей точек механизма и угловых скоростей его звеньев следует воспользоваться теоремой о проекциях скоростей двух точек тела и понятием о мгновенном центре скоростей, применяя эту теорему (или это понятие) к каждому звену механизма в отдельности.

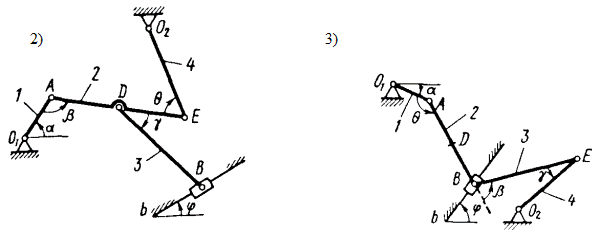

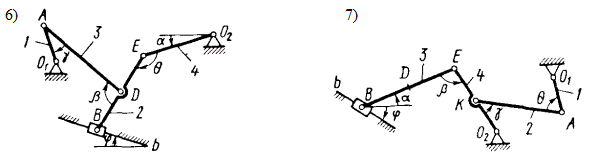

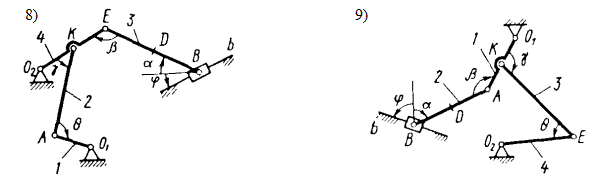

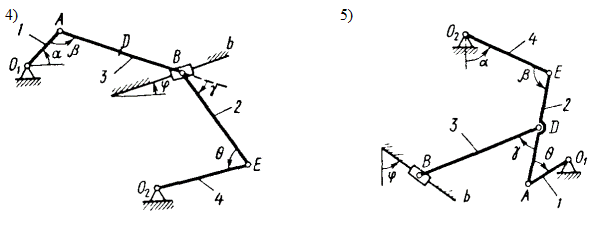

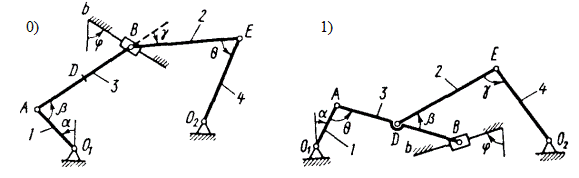

Варианты схем к задаче 2
Таблица 7.4
Номер варианта условий | Углы, град. | Дано | Найти | ||||||
α | β | γ | φ | θ | ω1, 1/с | ω4, 1/с | vB, м/с | ||
— | — | vB, vЕ, ω2 | |||||||
— | — | vА, vD, ω3 | |||||||
