Аналитическими методами теории прочности можно получить точное решение для вычисления напряжений в контакте двух эвольвентных профилей. Однако это слишком усложнит задачу, поэтому на малой площадке контакта геометрия эвольвентных профилей корректно подменяется контактом двух цилиндров. Для этого случая используют формулу Герца-Беляева:
Здесь Епр – приведённый модуль упругости материалов шестерни и колеса
Епр = 2 Е1 Е2 / (Е1 + Е2),
rпр – приведённый радиус кривизны зубьев
1/rпр = 1/r1 ± 1/r2, r1,2 = 0,5dW 1,2 sin aW,
n - коэффициент Пуассона, qn - удельная погонная нормальная нагрузка, [s]HE - допускаемые контактные напряжения с учётом фактических условий работы.
Расчёт зубьев на контактную выносливость для закрытых передач (длительно работают на постоянных режимах без перегрузок) выполняют как проектировочный. В расчёте задаются передаточным отношением, которое зависит от делительных диаметров и определяют межосевое расстояние Аw (или модуль m), а через него и все геометрические параметры зубьев. Для открытых передач контактные дефекты не характерны и этот расчёт выполняют, как проверочный, вычисляя контактные напряжения и сравнивая их с допускаемыми.
Зуб представляют как консольную балку переменного сечения, нагруженную окружной и радиальной силами (изгибом от осевой силы пренебрегают). При этом окружная сила стремится изогнуть зуб, вызывая максимальные напряжения изгиба в опасном корневом сечении, а радиальная сила сжимает зуб, немного облегчая его напряжённое состояние.
sA = sизг А - sсжатия А.
Напряжения сжатия вычитаются из напряжений изгиба. Учитывая, что напряжения изгиба в консольной балке равны частному от деления изгибающего момента Mизг на момент сопротивления корневого сечения зуба W, а напряжения сжатия это сила Fr, делённая на площадь корневого сечения зуба, получаем:
.
где b – ширина зуба, m – модуль зацепления, YH – коэффициент прочности зуба.
Иногда используют понятие коэффициента формы зуба YFH = 1 / YH.
Таким образом, получаем в окончательном виде условие прочности зуба на изгиб: sA = qn YH / m ≤ [s]FE. Полученное уравнение решают, задавшись свойствами выбранного материала.
Допускаемые напряжения на изгиб (индекс F) и контактные (индекс H) зависят от свойств материала, направления приложенной нагрузки и числа циклов наработки передачи [s]FE = [s]F KF KFC / SF; [s]HE = [s]H KH / SH.
Здесь [s]F и [s]H – соответственно пределы изгибной и контактной выносливости; SF и SH – коэффициенты безопасности, зависящие от термообработки материалов; KFC учитывает влияние двухстороннего приложения нагрузки для реверсивных передач; KF и KH - коэффициенты долговечности, зависящие от соотношения фактического и базового числа циклов наработки. Фактическое число циклов наработки находится произведением частоты вращения колеса и срока его службы в минутах. Базовые числа циклов напряжений зависят от материала и термообработки зубьев.
Расчёт зубьев на изгиб для открытых передач (работают на неравномерных режимах с перегрузками) выполняют, как проектировочный. В расчёте задаются прочностными характеристиками материала и определяют модуль m, а через него и все геометрические параметры зубьев. Для закрытых передач излом зуба не характерен и этот расчёт выполняют, как проверочный, сравнивая изгибные напряжения с допускаемыми [42].
45) Подшипники качения: конструкции, основные типы, условные обозначения, материалы.

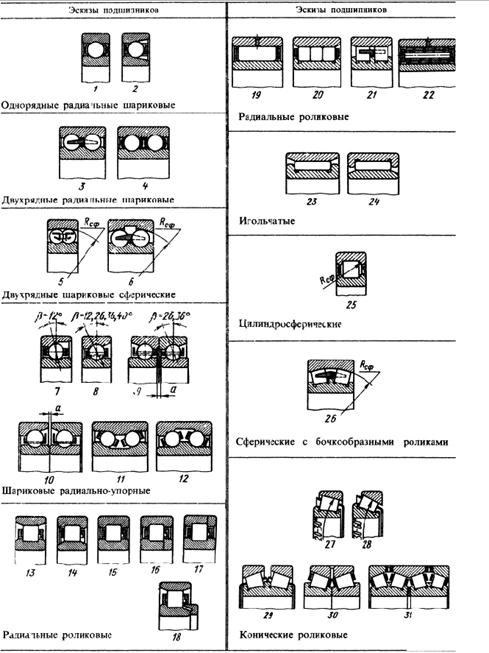

Подшипники качения - это опоры вращающихся или качающихся деталей, в которых элементами качения служат шарики или ролики, установленные между кольцами и удерживаемые на определённом расстоянии друг от друга обоймой, называемой сепаратором. В процессе работы одно из колец подшипника как правило неподвижно. В некоторых типах подшипников одно или оба кольца могут отсутствовать (в них тела качения опираются непосредственно на поверхность вала или корпуса). Ряд подшипников качения выпускается с уплотнениями. В некоторых подшипниках качения может отсутствовать сепаратор. Посадочные поверхности внутреннего и наружного кольца как правило гладкие цилиндрические, но имеются разновидности колец с буртиками, с канавками, с цилиндрическими или сферическими выемками, с отверстиями для подвода смазки, с конической расточкой, с эксцентриситетом посадочной поверхности и поверхности беговой дорожки, с внутренним кольцом на разжимной втулке и т. п. Типы и конструктивные особенности подшипников качения приведены в ГОСТ 3395-89, а также в нормалях подшипниковых заводов.
Система условных обозначений установлена ГОСТ 3189-75 по следующим признакам: внутренний диаметр подшипника; серия диаметров или серия ширин; тип подшипника; конструктивная разновидность.
