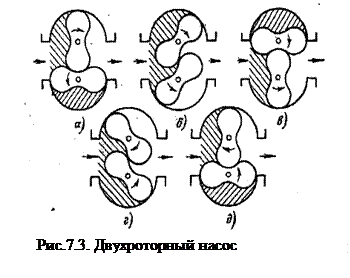

В цилиндрической камере 1 (рис. 7.2) вращается эксцентрик 2 с надетым на него плунжером 3. Газ из откачиваемого объема поступает в полость всасывания через окно 5 в прямоугольной части плунжера, который скользит в направляющей 6 в свободно поворачивающемся гнезде корпуса, при повороте эксцентрика 2 на некоторый угол от верхнего положения (а). Окно 5 в прямоугольной части плунжера выходит из направляющей вниз (б), полость всасывания соединяется с впускным патрубком насоса и газ поступает в полость всасывания (а), непрерывно увеличивая свой объем, пока окно 5 не будет снова прикрыто (г). Одновременно в полости сжатия происходит два процесса: сжатие и выталкивание газа через выхлопной клапан 4.
В плунжерных (золотниковых) насосах трение происходит лишь в направляющей, где относительная скорость сравнительно невелика. Поэтому средние (от 6 до 100 л/с) и крупные (свыше 100 л/с) насосы выполняются плунжерными (золотниковыми).
Недостатком плунжерных (золотниковых) насосов является неуравновешенность масс.
|
|
Рабочие жидкости для механических насосов с масляным уплотнением
Все эти насосы работают в масляной ванне. В качестве рабочей жидкости применяют вакуумные масла.
Вакуумные масла должны обладать:
─ низкой кислотностью;
─ необходимой вязкостью;
─ низким давлением паров в интервале рабочих температур.
В процессе работы масло претерпевает следующие изменения: крекинг (образование легколетучих фракций), загрязнение парами воды и пыли.
Остаточное давление механических насосов с масляным уплотнением определяется свойствами рабочей жидкости. Как газы, так и конденсирующиеся пары, создающие обратный поток, поступают на вход насоса из циркулируюшего в нем масла. Перед поступлением в камеру насоса масло некоторое время находится в резервуаре, где подвергается воздействию атмосферного воздуха и поглощает газы. При поступлении в камеру поглощенные ранее газы выделяются из пленки масла и поступают на вход насоса. У одноступенчатых насосов с масляным уплотнением остаточное давление равно (2,7…6,6)·10-1 Па.
Некоторые основные параметры механических насосов с масляным уплотнением
Как уже выше указывалось, различают геометрическую быстроту действия Sг и истинную быстроту действия Sн.
Геометрическую быстроту действия определяют по формуле:
(7.1)
где – объем рабочей камеры насоса в момент «конец всасывания», м3;
– частота вращения, 1/с.
Формула (7.1) для пластинчато-роторных насосов запишется так:
(7.2)
где – количество ячеек.
Объемный КПД (коэффициент полезного действия) равен:
Для роторных насосов с масляным уплотнением КПД находится в диапазоне 0,75…0,85.
|
|
Основной недостаток этих насосов – наличие обратного потока углеводородных соединений (продукты крекинга) из насоса в сторону откачиваемого объема. Наличие обратного потока приводит к загрязнению откачиваемого объема, поэтому для уменьшения этого потока устанавливают во впускном патрубке насоса ловушки (азотные, сорбционные).
