Дифференциальный каскад

Схема замещения ОУ содержит входной дифференциальный каскад с коэффициентом передачи К_1, который преобразует входной дифференциальный сигнал в выходной ток, поступающий на интегрирующее звено с коэффициентом передачи К₂ . Выходной каскад является усилителем мощности и представляет собой повторитель напряжения. Их отличает высокая стабильность работы, малый дрейф нуля, большой коэффициент усиления дифференциального сигнала и большой коэффициент подавления синфазных помех. Любой ДУ выпол­няется по принципу сбалансированного моста, два плеча которого образованы резисторами R_к1 и R_к1, а два других — транзисторами Т1 и Т2. Сопротивление нагрузки включается между коллекторами транзисторов, т. е. в диагональ моста. Питание ДУ осуществляется от двух источников, напряжения которых равны (по модулю) друг другу, таким образом, суммарное напряжение питания ДУ равно 2Е. В реальных усилителях требуется выполнить два основных требования, для обеспечения необходимых параметров работ:

1. симметрии обоих плеч ДУ. По нему необходимо обеспечить идентичность параметров каскадов ОЭ(общим эмитером), образующих ДУ. При этом должны быть одинаковы параметры транзисторов Т1 и Т2, а также R_к1 = R_к2 (и R₀₁ = R₀₂). Если первое требование выполнено полностью, то больше ничего и не требуется для получения идеального ДУ. Действительно, при U_вх1 = U_вх2 = 0 достигается полный баланс моста, т. е. потенциалы коллекторов транзисторов Т1 и Т2 одинаковы, следовательно, напряжение на нагрузке равно нулю.

2. обеспечить глубокую ООС(Отрицательная обратная связь) для синфазного сигнала. Синфазными называются одинаковые сигналы, т. е. сигналы, имеющие равные амплитуды, формы и фазы. Если на входах ДУ (рис. 10) присутствуют U_вх1=U_вх2, причем с совпадающими фазами, то можно говорить о поступлении на вход ДУ синфазного сигнала. Синфазные сигналы обычно обусловлены наличием помех, наводок и т. д. Выполнить второе основное требование позволяет введение в ДУ резистора R_Э , (или его электронного эквивалента). Если на вход ДУ поступает сигнал синфазной помехи, например, положительной полярности, то транзисторы Т1 и Т2 приотк­роются и токи их эмиттеров возрастут. В результате по резистору R_Э будет протекать суммарное приращение этих токов, об­разующее на нем сигнал ООС. Нетрудно показать, что R_Э образует в ДУ последовательную ООС по току. будет наблюдаться уменьшение коэффициента усиления по на­пряжению для синфазного сигнала каскадов ОЭ, образующих общие плечи ДУ, K_исф1 и К_исф2. коэффициент усиления ДУ для синфазного сигнала К_исф = К_исф1 - К_исф2 и за счет выполнения первого основного требования К_исф1 ≈ К_исф2 удается получить весьма малое значение К_исф, т. е. значительно подавить синфазную помеху.

Таким образом, при выполнении в ДУ двух основных требова­ний он обеспечивает стабильную работу с малым дрейфом нуля, с хорошим усилением дифференциального сигнала и со значитель­ным подавлением синфазной помехи.

35. Метод модуляции-демодуляции.

Использование аналитических многочастотных сигналов позволило добиться высоких значений спектральной эффективности радиочастотных систем.

Процесс изменения параметров несущей в соответствии с передаваемым сигналом. Для модуляции может использоваться амплитуда, фаза или частота сигнала. Демодуляция сигнала обеспечивается квадратурным демодулятором. В этом демодуляторе производится перемножение принятого и задержанного сигнала с последующей низкочастотной фильтрацией результата перемножения. Если установить время задержки, то на выходе фильтра нижних частот будет присутствовать сигнал, пропорциональный отклонению частоты, который является информационным. При модуляции осуществляется отклонение несущей частоты

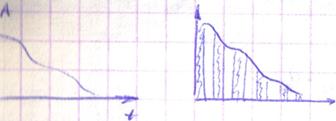

Простейший модулятор

36. Комбинированные методы борьбы с дрейфом нуля.

Применение усилительных каскадов в УПТ ограничивается дрей­фом нуля. Дрейфом нуля (нулевого уровня) называется самопроиз­вольное отклонение напряжения или тока на выходе усилителя от начального значения. Этот эффект наблюдается и при отсутствии сигнала на входе. Поскольку дрейф нуля проявляется таким образом, как будто он вызван входным сигналом УПТ, то его невозможно отличить от истинного сигнала. Существует достаточно много физических причин, обусловлива­ющих наличие дрейфа нуля в УПТ. К ним относятся нестабиль­ности источников питания, температурная и временная нестабиль­ности параметров транзисторов и резисторов, низкочастотные шумы, помехи и наводки. Среди перечисленных причин наиболь­шую нестабильность вносят изменения температуры, вызывающие дрейф.

Методы борьбы:

1.местная отриц. обратная связь

2.глубокая отрицательная обратная связь

3.балансные (мостовые) схемы диф. усил.

4.метод модуляции-демодуляции
