Предназначаются для перекрытия водоводов и водосбросов на время -длительных ремонтных работ, либо на аварийно-ремонтных затворов и их приводе, в пазах и на порогах, либо в проточной части турбины, когда под какой то причине аварийно-ремонтный затвор не обеспечивает необходимую герметичность.
Устанавливается перед аварийно-ремонтными турбинными затворами и перед рабочими затворами водосбросов.
Ремонтные затворы опускаются только в спокойные воды, для опускания в поток они не рассчитаны.
Строительные затворы:
Служат для закрытия водопропускных отверстий в период строительства сооружений, для пропуска строительных расходов, а так же в качестве заграждений, выгораживающих участки сооружений от бьефов, когда сооружения не превышают еще уровня воды.
44. Важнейшие свойства электроэнергии и обусловленные ими технические и социально-экономические результаты.
45.Опишите процесс выработки электроэнергии на ГЭС.
Процесс выработки электроэнергии ГЭС достаточно прост. Цепь гидротехнических сооружений обеспечивает необходимый напор воды, поступающей на лопасти гидротурбины, которая приводит в действие генераторы, вырабатывающие электроэнергию.
Необходимый напор воды образуется посредством строительства плотины, и как следствие концентрации реки в определенном месте, или деривацией в естественным током воды. В некоторых случаях для получения необходимого напора воды используют совместно и плотину, и деривацию.
Непосредственно в самом здании гидроэлектростанции располагается все энергетическое оборудование. В зависимости от назначения, оно имеет свое определенное деление. В машинном зале расположены гидроагрегаты, непосредственно преобразующие энергию тока воды в электрическую энергию. Есть еще всевозможное дополнительное оборудование, устройства управления и контроля за работой ГЭС, трансформаторная станция, распределительные устройства и многое другое.
46. Как регулируется мощность турбины?
По способу регулирования мощности реактивные гидротурбины бывают одинарного и двойного регулирования. К гидротурбинам одинарного регулирования относятся гидротурбины содержащие направляющий аппарат с поворотными лопатками, через который вода подводится к рабочему колесу (регулирование в этих гидротурбинах производится изменением угла поворота лопаток направляющего аппарата), и лопастно-регулируемые гидротурбины, у которых лопасти рабочего колеса могут поворачиваться вокруг своих осей (регулирование в этих гидротурбин производится изменением угла поворота лопастей рабочего колеса). Гидротурбина двойного регулирования содержат направляющий аппарат с поворотными лопатками и рабочее колесо с поворотными лопастями.
В активных гидротурбинах отсасывающие трубы и спиральные камеры отсутствуют, роль регулятора расхода выполняют сопловые устройства с иглами, перемещающимися внутри сопел и изменяющими площадь выходного сечения.

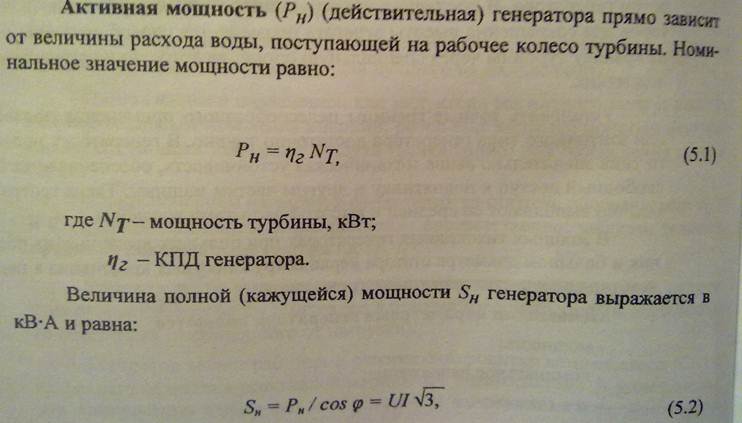

47.Что такое полная и номинальная мощность гидрогенератора, а также установленная мощность ГЭС? Что такое cos φ?

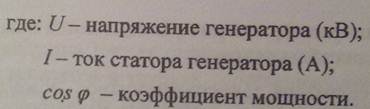

Коэффициент мощности(cos ф)(коэффициен можности выражает отношение активной мощности к полной);
48. Каким образом, и в какой части гидрогенератора возникает электрический ток?
Генератор состоит из неподвижной части-статора, включающего в себя корпус и сердечник с обмоткой, а также вращающегося ротора, в состав которого входят: остов, спицы обод и полюса.
Сердечник статора (активное железо) имеет пазы, в которые уложена обмотка статора (витки проводников, соединенные по специальной схеме.
Электроэнергия, вырабатываемая генератором, снимается с главных выводов обмотки статора.
В процессе вращения ротора его магнитное поле, вращаясь с определенной частотой, пересекает каждый из проводников обмотки статора попеременно то северным магнитным полюсом, то южным магнитным полюсом. При этом каждая сменя пол.сов сопровождается изменениями направления ЭДС в обмотке статора. Таким образом, в обмотке статора синхронного генератора наводится переменная ЭДС, а по этому ток статора и ток в нагрузке так же переменный.
49. Начертите простейшую электрическую схему ГЭС.
Источник питания-генератор, преобразователи напряжения-трансформаторы (выробатываемая энергия на генератора и после повышения напряжения на на главном трансформаторе поступает на сборные шины распределительного устройства.), коммутационные аппараты-выключатели, разъединители, защитные устройства и др. Это позволяет выдовать и распределять электроэнергию по потребителям а так же резервировать выдачу энергии в случаю.
50. Каким образом получают 3-х фазный ток? Что такое соединение «звезда» и «треугольник»?
Трехфазная цепь-это электрическая цепь переменного тока, в которой действуют три синусоидальных напряжения сдвинутых по фазе обычно на 120 градусов. Получение: электромагнитные катушки располагаются под углом 120 градусов друг к другу - переменное магнитное поле будет вращаться в середине между этими катушками.
При соединении трёхфазного электродвигателя звездой концы его статорных обмоток сводятся вместе, соединяясь в одной точке, а на начала обмоток подаётся питание (рис 1). При соединении трёхфазного электродвигателя треугольником обмотки статора соединяются последовательно – конец одной обмотки соединён с началом следующей (рис 2).
51) На какой параметр электрического тока влияет скорость вращения гидрогенератора?
Скорость вращения гидрогенератора влияет на частоту тока. Стандартная частота тока в России равна 50 гц. Скорость вращения генератора влияет на количестве оборотов за минуту (этим параметром является частота вращения генератора). По формуле n=60*f/p, где f-частата тока. Видно что существует прямая зависимость между частотой тока и частотой вращения гидрогенератора.
52. Для чего скорость вращения гидроагрегата в рабочем режиме поддерживается постоянной?
53..система возбуждения гидрогенератор, ее назначение. Для чего нужны на ГЭС аккумуляторные батареи?
· Система возбуждения генератора создает МДС которая наводит в магнитной системе машины магнитное поле, обеспечивающее процесс образования электроэнергии.
· Система возбуждения гидрогенератора, система защиты, система аварийного питания-питаются от источников оперативного тока(ИОТ)
54. Для чего необходим генераторный выключатель? В чем преимущество элегазовых генераторных выключателей?
Генераторный выключатель-
Преимущество элегаза над воздухом-тяжёлый газ без цвета и запаха, в 5 раз плотнее воздуха, электрическая прочность в 2 раза выше воздуха, элегаз гасит дугу с током в 100 раз больше чем воздух при тех же условиях.
55. каким образом осуществляют охлаждение гидрогенератора?
· Различают системы воздушного охлаждения, водяного охлаждения и смешанного.
Воздушное охлаждение: воздух продувается через элементы генератора, отбирает тепло, затем, охлаждаясь в воздухоохладителем, возвращается в генератор.
· Водяное охлаждение обмотки статора в ее токоведущих частях циркулирует дистиллированная вода, отобрав тепло, она охлаждается в трубках собственных теплообменников, где между трубками течет вода из системы ТВС.
· Смешанные системы, сочетающие непосредственно водяное охлаждение обмотки статора и форсированное воздушное охлаждение обмотки ротора.
56. Принцип действия трансформатора. Что такое коэффициент трансформации?
Действие трансформатора основано на явлении электромагнитной индукции. При подключении первичной обмотки к источнику переменного тока в витках этой обмотки протекает переменный ток i1, который создает в магнитопроводе переменный магнитный поток Ф. Замыкаясь в магнитопроводе этот поток индуцирует в обмотках (первичной и вторичной) ЭДС:
При подключении нагрузки zн к выводам вторичной обмотки трансформатора под действием ЭДС e2 в цепи этой обмотки создается ток i2, а на выводах вторичной обмотки устанавливается напряжение U2 . В повышающих трансформаторах U2> U1 . а в понижающих U2< U1.
Коэффициентом трансформации называют отношение ЭДС обмотки высшего напряжения, к ЭДС обмотки низшего напряжения.
· Действие трансформатора основано на явлении электромагнитной индукции. При подключении первичной обмотки к источнику переменного тока в витках этой обмотки протекает переменный ток, который создает в магнитопроводе переменного магнитного потока.
· Отношение ЭДС обмотки высшего напряжения к ЭДС обмотки низшего напряжения.
57. ОРУ и ЗРУ – их функции. Для чего применяют высоковольтные выключатели? Чем отличаются элегазовый и воздушный выключатели?
58.что такое короткое замыкание, и что при этом происходит в электрической цепи?
· Коро́ткоезамыка́ние— электрическое соединение двух точек электрической цепи с различными значениями потенциала, не предусмотренное конструкцией устройства и нарушающее его нормальную работу.
· При коротком замыкании резко возрастает сила тока, протекающего в цепи,приводит к значительному тепловыделению, и, как следствие, термическому повреждению устройства или электрических проводов.
59.релейная защита-назначение и основные функции.
· Релейная защита — комплекс автоматических устройств, предназначенных для быстрого (при повреждениях) выявления и отделения от электроэнергетической системы повреждённых элементов этой электроэнергетической системы в аварийных ситуациях с целью обеспечения нормальной работы ее исправной части.
· Релейная защита является основным видом электрической автоматики, без которой невозможна нормальная работа энергосистем.
