Методология структурного проектирования информационных систем

Для успешной реализации проекта объект проектирования (ИС) должен быть прежде всего адекватно описан, должны быть построены полные и непротиворечивые функциональные и информационные модели ИС.

CASE-технология представляет собой методологию проектирования ИС, а также набор инструментальных средств, позволяющих в наглядной форме моделировать предметную область, анализировать эту модель на всех этапах разработки и сопровождения ИС и разрабатывать приложения в соответствии с информационными потребностями пользователей. Большинство существующих CASE-средств основано на методологиях структурного (в основном) или объектно-ориентированного анализа и проектирования, использующих спецификации в виде диаграмм или текстов для описания внешних требований, связей между моделями системы, динамики поведения системы и архитектуры программных средств.

Одним из базовых понятий методологии проектирования ИС является понятие жизненного цикла ее программного обеспечения (ЖЦ ПО). ЖЦ ПО - это непрерывный процесс, который начинается с момента принятия решения о необходимости его создания и заканчивается в момент его полного изъятия из эксплуатации.

Основным нормативным документом, регламентирующим ЖЦ ПО, является международный стандарт ISO/IEC 12207 [5] (ISO - International Organization of Standardization - Международная организация по стандартизации, IEC - International Electrotechnical Commission - Международная комиссия по электротехнике). Он определяет структуру ЖЦ, содержащую процессы, действия и задачи, которые должны быть выполнены во время создания ПО.

Структура ЖЦ ПО по стандарту ISO/IEC 12207 базируется на трех группах процессов:

основные процессы ЖЦ ПО (приобретение, поставка, разработка, эксплуатация, сопровождение);

вспомогательные процессы, обеспечивающие выполнение основных процессов (документирование, управление конфигурацией, обеспечение качества, верификация, аттестация, оценка, аудит, решение проблем);

организационные процессы (управление проектами, создание инфраструктуры проекта, определение, оценка и улучшение самого ЖЦ, обучение).

Стандарт ISO/IEC 12207 не предлагает конкретную модель ЖЦ и методы разработки ПО (под моделью ЖЦ понимается структура, определяющая последовательность выполнения и взаимосвязи процессов, действий и задач, выполняемых на протяжении ЖЦ. Модель ЖЦ зависит от специфики ИС и специфики условий, в которых последняя создается и функционирует). Его регламенты являются общими для любых моделей ЖЦ, методологий и технологий разработки. Стандарт ISO/IEC 12207 описывает структуру процессов ЖЦ ПО, но не конкретизирует в деталях, как реализовать или выполнить действия и задачи, включенные в эти процессы.

К настоящему времени наибольшее распространение получили следующие две основные модели ЖЦ:

- каскадная модель;

- спиральная модель.

Методологии, технологии и инструментальные средства проектирования (CASE-средства) составляют основу проекта любой ИС. Методология реализуется через конкретные технологии и поддерживающие их стандарты, методики и инструментальные средства, которые обеспечивают выполнение процессов ЖЦ.

Технология проектирования определяется как совокупность трех составляющих:

- пошаговой процедуры, определяющей последовательность технологических операций проектирования, представленных на рисунке 1;

- критериев и правил, используемых для оценки результатов выполнения технологических операций;

- нотаций (графических и текстовых средств), используемых для описания проектируемой системы.

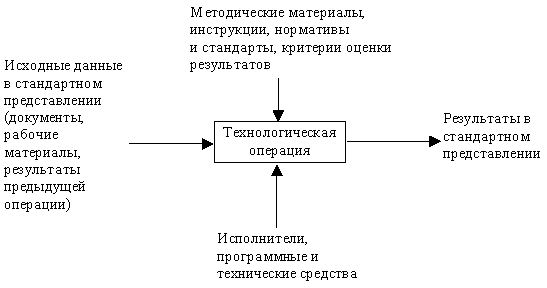

Рисунок 1 - Представление технологической операции проектирования

Реальное применение любой технологии проектирования, разработки и сопровождения ИС в конкретной организации и конкретном проекте невозможно без выработки ряда стандартов (правил, соглашений), которые должны соблюдаться всеми участниками проекта. К таким стандартам относятся следующие:

- стандарт проектирования;

- стандарт оформления проектной документации;

- стандарт пользовательского интерфейса.

Стандарт проектирования должен устанавливать:

- набор необходимых моделей (диаграмм) на каждой стадии проектирования и степень их детализации;

- правила фиксации проектных решений на диаграммах, в том числе: правила именования объектов (включая соглашения по терминологии), набор атрибутов для всех объектов и правила их заполнения на каждой стадии, правила оформления диаграмм, включая требования к форме и размерам объектов, и т. д.;

- требования к конфигурации рабочих мест разработчиков, включая настройки операционной системы, настройки CASE-средств, общие настройки проекта и т. д.;

- механизм обеспечения совместной работы над проектом, в том числе: правила интеграции подсистем проекта, правила поддержания проекта в одинаковом для всех разработчиков состоянии (регламент обмена проектной информацией, механизм фиксации общих объектов и т.д.), правила проверки проектных решений на непротиворечивость и т. д.

Стандарт оформления проектной документации должен устанавливать:

- комплектность, состав и структуру документации на каждой стадии проектирования;

- требования к ее оформлению (включая требования к содержанию разделов, подразделов, пунктов, таблиц и т.д.),

- правила подготовки, рассмотрения, согласования и утверждения документации с указанием предельных сроков для каждой стадии;

- требования к настройке издательской системы, используемой в качестве встроенного средства подготовки документации;

- требования к настройке CASE-средств для обеспечения подготовки документации в соответствии с установленными требованиями.

Стандарт интерфейса пользователя должен устанавливать:

- правила оформления экранов (шрифты и цветовая палитра), состав и расположение окон и элементов управления;

- правила использования клавиатуры и мыши;

- правила оформления текстов помощи;

- перечень стандартных сообщений;

- правила обработки реакции пользователя.

Структурный аспект предполагает построение:

- объектной структуры, отражающей состав взаимодействующих в процессах материальных и информационных объектов предметной области;

- функциональной структуры, отражающей взаимосвязь функций (действий) по преобразованию объектов в процессах;

- структуры управления, отражающей события и бизнес-правила, которые воздействуют на выполнение процессов;

- организационной структуры, отражающей взаимодействие организационных единиц предприятия и персонала в процессах;

- технической структуры, описывающей топологию расположения и способы коммуникации комплекса технических средств.
